Cechy lotniczej kamery pomiarowej:

Pozyskiwanie danych obrazowych - analogowa kamera lotnicza

prowadzący: drinż. Ryszard Preuss

Wykłady z Fotogrametrii i Teledetekcji, KPSW-rok. akad. 2008/2009

Budowa kamery lotniczej MRB

b)

Wykłady z Fotogrametrii i Teledetekcji, KPSW-rok. akad. 2008/2009

>    stale ogniskowanie obiektywu,

>    niezmienna orientacja wewnętrzna,

>    format zdjęcia 23 * 23 cm, wcześniej 18*18 cm,

>    wykonywanie zdjęć prawie-pionowych,

>    stały cykl pracy kamery,

Wykłady z Fotogrametrii i Teledetekcji, KPSW-rok. akad. 2008/2009

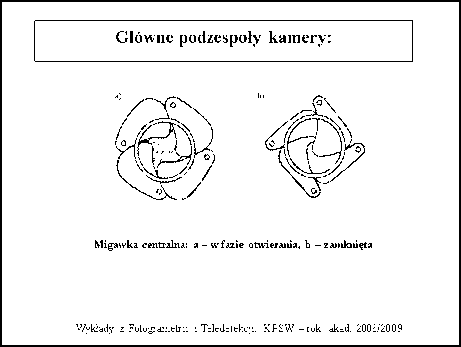

Główne podzespoły kamery:

>	1 — korpus jednostki napędowej,
>	2 — ładownik,
>	3 — podwieszenie,
>	4 — stożek obiektywowy (nierozłączny z korpusem),
>	5 — ramka iłowa,
>	6 — filtr świetlny,
>	7 — migawka,
>	8 — rolka podająca, 9 — rolka odbierająca,
>	10 — płyta dociskowa,
>	11 — zespól wałków odmierzających film [wg Riiger W. i i	tuii, 1978]

Wykłady z Fotogrametrii i Teledetekcji, KPSW-rok. akad. 2008/2009

Budowa kamery RC - 20,

Komponenty kamery RMK Top,

Wyldady z Fotogrametrii i Teledetekcji, KPSW-rok. akad. 2008/2009

T-AS — podwieszenie stabilizowane, RMK Top — korpus kamery, T-MC — kaseta z płytą dociskową i FMC, T-C U—centralna jednostka sterująca (elementy zasilania, sterowanie pracą kamery, interfejs do GPS), T-TL — terminal obsługi i kontroli pracy kamery, T-NT — luneta nawigacyjna, T-FLIGHT — monitor systemu zarządzania misją fotolotniczą

Wyldady z Fotogrametrii i Teledetekcji, KPSW-rok. akad. 2008/2009

Cykl pracy kamery:

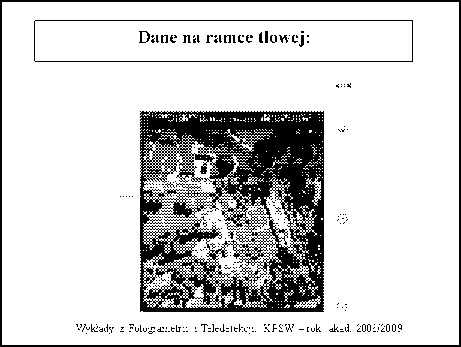

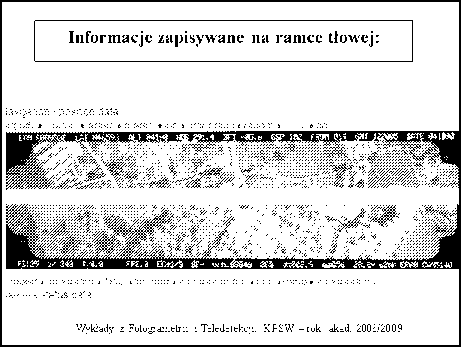

Przykłady stożków - widok na ramkę tlową:

a — impuls przyrządu sterującego_} b — działanie mechanizmu migawki rotacyjnej, c— naświetlenie filmu_f d — oświetlenie zewnętrznych lamp kontrolnych na korpusie kamery e — odfotografowanie wskazań urządzeń pomocniczy ch i rejestrujących^ f — przyssanie filmu do pfyty dociskowej i docisk do ramki iłowej, g— działanie mechanizmu regulującego prawidłowość przebiegu cjklu, h —praca ładownika, i — przesuw filmu, P—początek <yklu_f K — koniec cykłu_f E - ekspozycja

Wykłady z Fotogrametrii i Teledetekcji, KPSW-rok. akad. 2008/2009

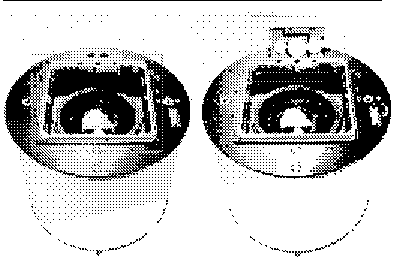

Standardowe stożki kamery lotniczej

i- 23 cm

Wykłady z Fotogrametrii i Teledetekcji, KPSW-rok. akad. 2008/2009

Wykłady z Fotogrametrii i Teledetekcji, KPSW-rok. akad. 2008/2009

Standardowe stożki kamery lotniczej

❖    normalnokątny

❖    szerokokątny

❖    nadszerokokątny

c_k = 300 mm, c_k = 150 mm, c_k = 88 mm,

❖ pośredni - półnormalnokątna c_k =210mm,

Wykłady z Fotogrametrii i Teledetekcji, KPSW-rok. akad. 2008/2009

typ terenu - czynnik wyboru stożka

□    stożek nonnalnokątny:

-    teren zurbanizowany - zabudowa wysoka,

-    teren górski,

□    stożek szerokokątny:

-    teren falisty,

-    teren odkryty - rolniczy,

□    stożek nadszerokokątny:

-    teren płaski,

Wykłady z Fotogrametrii i Teledetekcji, KPSW-rok. akad. 2008/2009

Jakość geometryczna zdjęć lotniczych

- wskaźnik AWAR ( ang: area weighted ayerage ipsolution).

średnia rozdzielczość geometryczna układu obiektyw -film w kierunku radialnym i tangecjalnym

zdolność do odwzorowania w 1 mm obrazu liczby par linii (czarnych i białych),

Wykłady z Fotogrametrii i Teledetekcji, KPSW-rok. akad. 2008/2009

Cechy obiektywów fotogrametrycznych:

- rozdzielczość geometryczna

Wykłady z Fotogrametrii i Teledetekcji, KPSW-rok. akad. 2008/2009

i3$i mz    m$ jws    im    m?

Wyłdady z Fotogrametrii i Teledetekcji, KPSW-rok. akad. 2008/2009

Cechy stożków kamery RC - 30 firmy Leica:

	Cechy stożków kamery RMK Top firmy Z/I Imaging:

Wykłady z Fotogrametrii i Teledetekcji, KPSW-rok. akad. 2008/2009

Wykłady z Fotogrametrii i Teledetekcji, KPSW-rok. akad. 2008/2009

Cechy stożków kamery LMK firmy Zeiss Jena:

Obsługa kamery lotniczej w samolocie

Typy podwieszenia kamer lotniczych

Wykłady z Fott^,_______ . __________________ ____ akad. 2008/2009

Dane samolotów używanych w lotach fotogrametrycznych
	Wykłady z Fotogrametrii i Teledetekcji, KPSW-rok. akad. 2008/2009

Dane samo lotów używanych w lotach fotogrametrycznych
	Wykłady z Fotogrametrii i Teledetekcji, KPSW-rok. akad. 2008/2009

Dane samo lotów używanych w lotach fotogrametrycznych
	Wykłady z Fotogrametrii i Teledetekcji, KPSW-rok. akad. 2008/2009
