Podstawowe pojęcia

Projektowanie zdjęć pomiarowych

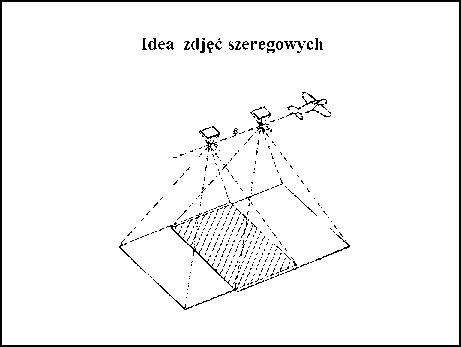

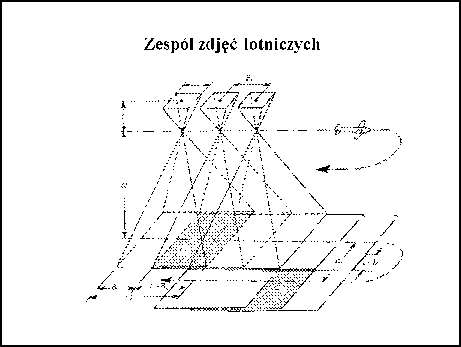

Zespołem zdjęć lotniczych nazywamy zbiór zdjęć wykonanych kamerą szeregową jednolicie pokrywający zadany obszar pozwalający na metryczne opracowanie terenu metodą dwuobrazową lub je dno obrazową.

Zespól ten musi zapewniać ciągłość opracowania. Zle wykonanie zdjęć może spowodowatzw. przerwy fotogrametryczne.

prowadzący:

dr inż. Ryszard Preuss

Ćwiczenia z Fotogrametrii i Teledetekcji, KPSW -rok akad 2008/2009

Zdjęcia wykonuje się według ustalonego projektu lotu fotogrametrycznego. Jest on finalnym efektem etapu projektowania zdjęć.

Ćwiczenia z Fotogrametrii i Teledetekcji, KPSW-rok. akad. 2008/2009

Podstawowe pojęcia

Znając przeznaczenie projektowanych zdjęć określa się:

o skalę projektowanych zdjęć,

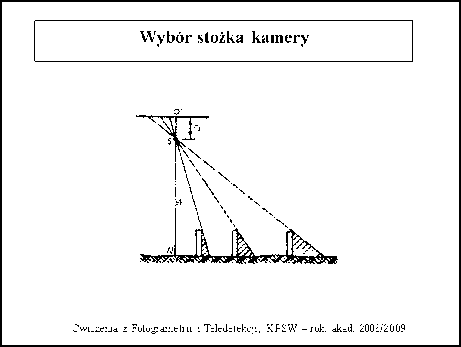

o typ stożka obiektywowego kamery,

o kierunki szeregówzdjęć ipodzial na podobszary, o wybór pokrycia podłużnego i poprzecznego zdjęć,

o wybór filmu foto lotni czego,

Ćwiczenia z Fotogrametrii i Teledetekcji, KPSW -rok akad. 2008/2009

Projektlotu składa się z dwóch części:

części obliczeniowej zawierające wyznaczone parametry projektu,

części graficznej sporządzonej na podkładzie mapy topograficznej 1:25 000 z lokalizacją przebiegu osi zaprojektowanych osi nalotu,

Ćwiczenia z Fotogrametrii i Teledetekcji, KPSW-rok. akad. 2008/2009

Oznaczenia stosowane w części obliczeniowej projektu

• M_z mianownik skali zdjęcia,

• f ogniskowa kamery,

• 1 długość boku zdjęcia ( wymiar ramki tiowej),

• W wysokość fotografowania (względem średniej wysokości

terenu),

• H_loł wysokość lotniskaz którego startuje samolot,

• Hj_r średnia wysokość dla obszaru fotografowania,

• Ho wysokość bezwzględna względem poziomu morza,

• Wjof wysokość względem lotniska, z którego wykonuje się nalot,

Ćwiczenia z Fotogrametrii i Teledetekcji, KPSW -rok akad 2008/2009

• p pokrycie podłużne sąsiednich zdjęć w szeregu [w°/o],

• q pokrycie poprzeczne pomiędzy szeregami [w°/o],

• B_s długość bazy podłużnej stereogramu,

• B_y długość bazy poprzecznej pomiędzy szeregami,

• b_x długość bazy podłużnej stereogramu wyrażona w skali zdjęcia,

• L terenowy zasięg zdjęcia,

• D_s długość obszaru fotografowania,

• D_Y szerokość obszaru fotografowania,

Ćwiczenia z Fotogrametrii i Teledetekcji, KPSW -rok akad. 2008/2009

Oznaczenia stosowane w części obliczeniowej projektu

• N_s liczba zdjęć w szeregu,

• N_Y liczba szeregów foto graf o wania,

• P₀j, powierzchnia obszaru fotografowania,

• P, powierzchnia terenu objęta jednym zdjęciem,

• P_m powierzchnia terenu objęta jednym modelem,

• P„ powierzchnia użyteczna modelu,

• u prędkość samolotu,

• At interwał fotografowania,

Ćwiczenia z Fotogrametrii i Teledetekcji, KPSW -rok akad. 2008/2009

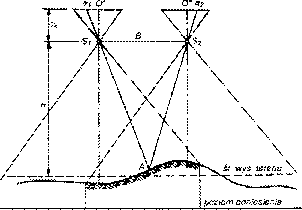

Stereogram zdjęć lotniczych

Podstawowe wzory do projektowania nalotu

- skalazdjęć 1: M* = f : W,

- wysokość fotografowania W = f * Mz,

- terenowyzasięgzdjęcia L = 1 * Mz,

- baza podłużna B_s = L(100-p)/100,

- baza poprzeczna B_Y = L(100 -q)/100,

Ćwiczenia z Fotogrametrii i Teledetekcji, KPSW -rok akad 2008/2009

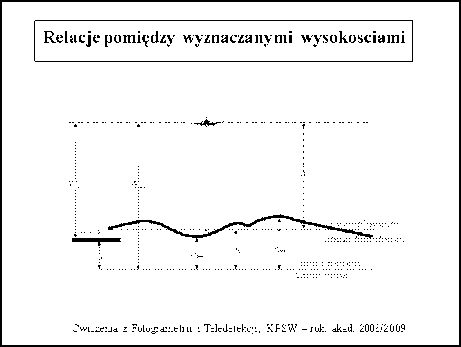

Podstawowe wzory do projektowania nalotu

- stosunek bazowy r| = B_s/W =b_x/f,

- wysokość absolutna lotu H₀=W + H_Sr,

- wysokość lotu względem lotniska = W + Hj_r- H_loł,

- terenowa powierzchnia zdjęcia P, = L³ ,

- terenowapowierzchniamodelustereskopowego P_m= (L-B_x) * L ,

Ćwiczenia z Fotogrametrii i Teledetekcji, KPSW -rok akad. 2008/2009

Podstawowe wzory do projektowania nalotu

- powierzchnia użyteczna modelu P_n = B_S*B_Y ,

- liczba zdjęć w szeregu N_s = D_s/B_s + 5,

- liczba szeregów N_Y =D_Y/B_Y,

- całkowit a liczba zdjęć N = N_s* W_Y ,

- interwał czasu pomiędzy ekspozycjami At = B_s/n,

Ćwiczenia z Fotogrametrii i Teledetekcji, KPSW -rok akad 2008/2009

Powierzchnia użyteczna modelu

Pokrycia zdjęć w szeregu

ł.......» fKÓręjnęgo pęfcydil

Ćwiczenia z Fotogrametrii i Teledetekcji, KPSW-rok. akad. 2008/2009

pćt$¥ pok'iyci&

Ćwiczenia z Fotogrametrii i Teledetekcji, KPSW-rok. akad. 2008/2009

Projektowanie skali zdjęć:

- skala zdjęć definiuje dokładność opracowania sytuacyjnego:

- zależność pomiędzy skalą opracowania (analogowego),

a skalą zdjęcia opisuje wzór Otto Grubera:

M_z = C * M_k^m

gdzie: C ~ 250, wartość ustalona empirycznie,

Ćwiczenia z Fotogrametrii i Teledetekcji, KPSW-rok. akad. 2008/2009

Projektowanie skali zdjęć:

- wysokość fotografowania definiuje dokładność opracowania wysokościowego:

M_h= k*h

gdzie:

k ~ 0.15%o dla punktu naturalnego, k ~ 0.06%o dla punktu sygnalizowanego,

Ćwiczenia z Fotogrametrii i Teledetekcji, KPSW-rok. akad. 2008/2009

Projektowanie zdjęć dla obiektów powierzchniowych

Ćwiczenia z Fotogrametrii i Teledetekcji, KPSW-rok. akad. 2008/2009

Projektowanie zdjęć dla obiektów liniowych

Ćwiczenia z Fotogrametrii i Teledetekcji, KPSW-rok. akad. 2008/2009

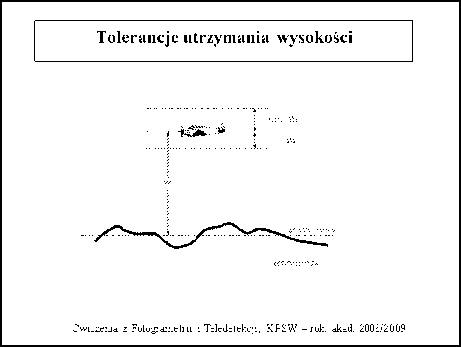

Szczegółowe warunki projektowania nalotu i wykonywania zdjęć lotniczych

Wytyczne techniczne K- 2.7 „Zasady wykonywania prac fotolotniczych” określają:

warunki formalne wykonywania zdjęć lotniczych w kraju,

z gło sz enie lotu foto grametryczne g o,

projektowanie lotu fotogrametrycznego,

wykonanie zdjęć,

obróbka iilmu lotniczego,

badanie zdjęć lotniczych,

przekazywanie zdjęć lotniczych do zasobu,

Ćwiczenia z Fotogrametrii i Teledetekcji, KPSW-rok. akad. 2008/2009

Sygnalizacja punktów osnowy polowej

Polowąosnowę fotogrametryczną stanowią punkty jednoznacznie zlokalizowane na zdjęciach i w terenie, Punkty te są lokalizowane w układzie odniesienia poprzez ich pomiar geodezyjny.

Geodezyjnie mogą być wyznaczane:

- wszystkie trzy składowe x,y,h, lub x,y,z, i wtedy taki punkt nazywany jest F-punktem,

- dwie składowe sytuacyjne x,y i taki punkt nazywamy P-punktem

- lub jedynie składową wysokościowąiwtedypunkt nazywamy Z-punktem

Wyróżnia się fotopunkty naturalne i sygnalizowane.

Ćwiczenia z Fotogrametrii i Teledetekcji, KPSW -rok akad. 2008/2009

Lokalizacja punktów osnowy polowej

Sposoby sygnalizacji punktów osnowy polowej

Ćwiczenia z Fotogrametrii i Teledetekcji, KPSW-rok. akad. 2008/2009
