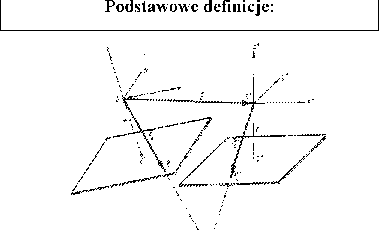

Podstawowe definicje:


Metody budowy modelu fotogrametrycznego


❖ pod pojęciem modelu fotogrametrycznego należy rozumieć model nie posiadający paralaksy poprzecznej w obrębie całego stereogramuna, którym możemy prowadzić pomiary przestrzenne w zewnętrznym układzie odniesienia


prowadzący: drinż. Ryszard Preuss


Wykłady z Fotogrametrii i Teledetekcji, KPSW-rok. akad. 2008/2009


Wykłady z Fotogrametrii i Teledetekcji, KPSW-rok. akad. 2008/2009


Podstawowe definicje:


Podstawowe definicje:


❖ paralaksą podłużną nazywamy różnicę współrzędnych tlowych wzdłóż osi x (wkierunku nalotu),

❖paralaksą poprzeczną nazywamy różnicę współrzędnych tlowych wzdłóż osi y (w kierunku poprzecznym do nalotu),


Wykłady z Fotogrametrii i Teledetekcji, KPSW-rok. akad. 2008/2009




Wykłady z Fotogrametrii i Teledetekcji, KPSW-rok. akad. 2008/2009


\ /


A

Wykłady z Fotogrametrii i Teledetekcji, KPSW-rok. akad. 2008/2009


Podstawowe definicje:


❖ paralaksą podłużną jest funkcją różnic wysokości występujących w terenie,

❖paralaksą poprzeczną jest funkcją niewłaściwej orientacji wzajemnej zdjęć,


Wykłady z Fotogrametrii i Teledetekcji, KPSW-rok. akad. 2008/2009


Podstawowe definicje:



\    .    i

Wyłdady z Fotogrametrii i Teledetekcji, KPSW-rok. akad. 2008/2009


Etapy budowy modelu fotogrametrycznego


1.    rekonstrukcja wiązki promieni homologicznych,

2.    odtworzenie orientacji przestrzennej zdjęć,


3. wyznaczenie punktów modelu fotogrametrycznego,


Wykłady z Fotogrametrii i Teledetekcji, KPSW-rok. akad. 2008/2009


Sposoby budowy modelu fotogrametrycznego


Sposoby budowy modelu fotogrametrycznego


1.    metoda analogowa,

2.    metoda analityczna,

3.    metoda cyfrowa,


Wykłady z Fotogrametrii i Teledetekcji, KPSW-rok. akad. 2008/2009


Sposoby budowy modelu fotogrametrycznego


2. metoda analityczna - polega na pomiarze współrzędnych punktów homologicznych w układzie stereokomparatora,

pozostałe etapy budowy modelu fotogrametrycznego są realizowane metodami analitycznymi przy pomocy specjalnych algorytmów, proces obliczeniowy może być wykonywany niezależnie od pomiaru lub w czasie jego wykonywania. Instrumenty pozwalające na prowadzenie obserwacji i wykonywanie obliczeń w czasie rzeczywistym jest autograf analityczny,

produktem iinalnym jest mapa numeryczna,

Wykłady z Fotogrametrii i Teledetekcji, KPSW-rok. akad. 2008/2009


1. metoda analogowa-wszystkie etapy budowy modelu fotogrametrycznego są realizowane analogowo na specjalnych instrumentach fotogrametrycznych zwanych autografami analogowymi,


tradycyjnym produktem iinalnym jest mapa graiiczna,


Wykłady z Fotogrametrii i Teledetekcji, KPSW-rok. akad. 2008/2009


Sposoby budowy modelu fotogrametrycznego


3. metoda cyfrowa polega na prowadzeniu obserwacji punktów homologicznych na obrazach cyfrowych w układach pikselowych,

pozostałe etapy budowy modelu fotogrametrycznego są realizowane metodami analitycznymi przy pomocy specjalnych algorytmów. Instrumenty pozwalające na prowadzenie obserwacji i wykonywanie obliczeń w czasie rzeczywistym jest autograf cyfrowy - fotogrametryczna stacja robocza. Funkcjonalność tego instrumentu zależy od pakietu oprogramowania. Wynikiem opracowania obrazów cyfrowych mogą być dane pomiarowe i klasyfikacyjne

Wykłady z Fotogrametrii i Teledetekcji, KPSW-rok. akad. 2008/2009


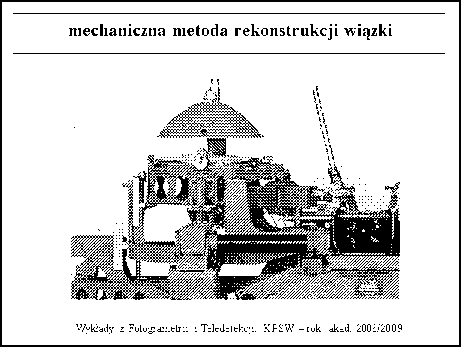

Optyczna metoda rekonstrukcji wiązki




Auto graf analog owy- układ obserwacyjny instrumentu


Autograf analogowy - układ pomiarowy instrumentu



Wykłady z Fotogram.....


.........ccji, KPSW-rok. akad. 2008/2009


Autograf analogowy - przykłady



Wykłady z Fotogrametrii i Teledetekcji, KPSW-rok. akad. 2008/2009



Wykłady z Fotogrametrii i Teledetekcji, KPSW-rok. akad. 2008/2009


Autograf analogowy - przykłady




Wykłady z Fotogrametrii i Teledetekcji, KPSW-rok. akad. 2008/2009


Rozmieszczenie punktów Grubera na stereogramie


a

—j~*3 4*

i

i

■ 1 ? htsi 2

a

1

1

i

)

r -».S 6»


Wykłady z Fotogrametrii i Teledetekcji, KPSW-rok. akad. 2008/2009


Procedura strojenia na autograiie analogowym - orientacja wzajemna

w punkcie 1 usuwamy paralaksę poprzeczną ruchem y”, w punkcie 2 usuwamy paralaksę poprzeczną ruchem y\ w punkcie 3 usuwamy paralaksę poprzeczną ruchem q>”, w punkcie 4 usuwamy paralaksę poprzeczną ruchem q>’, w punkcie 5 usuwamy paralaksę poprzeczną ruchem n Aw,

gdzie: n= ‘4(1 + ck2/a2);

proces ten powtarzamy iteracyjnie !

Wykłady z Fotogrametrii i Teledetekcji, KPSW-rok. akad. 2008/2009


Przemieszczanie punktów Grubera na zdjęciu wywołane ruchami kamer autografu analogowego

dht

m

^ w

i ii ij

%........X.........7

h t H

iw €>•

i f t

^

p; f ;s J

t * r

- O.

i. t 4

ti Si

! > i \j

' 5 0

i t i

i t i

1 ■ *

? t tj

jt * 3

j ? j

J..........1.........i

^ to T '?

* to <>

i . t

e f ■» t i f i

li* *

i.i.. °..... {

“ ' »

-* • *•

<- * ^

* *->

w- ^

-o to

o e* o

:: J

Wykłady z Fotogrametrii i Teledetekcji, KPSW-rok. akad. 2008/2009




Standardowe opracowania analogowe - mapa analogowa ( graficzna )


Wykłady z Fotogrametrii i Teledetekcji, KPSW-rok. akad. 2008/2009


hybrydowe opracowania analogowe - mapa numeryczna


układy współrzędnych stosowane w fotogrametrii


powstaje w aplikacji programowej obsługującej konwertery analogowo- cyfrowe podłączone do ruchów x,y, z autografów,

aplikacja pozwala na:

-    analityczne skalowanie i poziomowanie modelu analogowego,

-    graficzne wspomaganie procesu rejestracji treści mapy numerycznej,

Wykłady z Fotogrametrii i Teledetekcji, KPSW-rok. akad. 2008/2009


❖    układy instrumentalne ( przestrzenne - autografu analogowego, płaskie - stereokomparatorów),

❖    układ pikselowy (obrazów w postaci cyfrowej),

❖    układ współrzędnych tlowych,

❖    układ przestrzenny lokalny zdjęcia,

❖    układ orientacji wzajemnej (niezależnego modelu),

❖    układ odniesienia (terenowy, geodezyjny),

Wykłady z Fotogrametrii i Teledetekcji, KPSW-rok. akad. 2008/2009


układy współrzędnych stosowane w fotogrametrii - oznaczenia i relacje (standaryzacja)


układ autografu analogowego



Wykłady z Fotogrametrii i Teledetekcji, KPSW-rok. akad. 2008/2009


układ stereokomparatora


Wykłady z Fotogrametrii i Teledetekcji, KPSW-rok. akad. 2008/2009



Wykłady z Fotogrametrii i Teledetekcji, KPSW-rok. akad. 2008/2009



układ współrzędnych tłowych


y

y*

O0t'

iy

y

a*

o

o"

Jf

o'

JT

X*


Wykłady z Fotogrametrii i Teledetekcji, KPSW-rok. akad. 2008/2009



układ przestrzenny lokalny zdjęcia



Wykłady z Fotogrametrii i Teledetekcji, KPSW-rok. akad. 2008/2009



układ odniesienia ( terenowy, geodezyjny)


transformacja dwuwymiarowa - pomiędzy układami: instrumentalnymi a tlowym


podstawowy (X,Y,Z) - przestrzenny układ ortokartezjański matematyczny, prawoskrętny

np. WGS 84,

wtórny - geodezyjny (Y, X, H) dostosowany do stosowanego odwzorowania kartograficznego

np. PUWG 2000 oraz wysokości wyznaczane względem geoidy - wymaga wprowadzania korekcji za krzywiznę Ziemi (dla pojedynczego stereogramu).

Wykłady z Fotogrametrii i Teledetekcji, KPSW-rok. akad. 2008/2009


S, =ii;

X:    Ąt. —    &.:V


^    4    -t-

Wykłady z Fotogrametrii i Teledetekcji, KPSW-rok. akad. 2008/2009


transformacja dwuwymiarowa - pomiędzy układami: instrumentalnymi a tlowym


transformacja przestrzenna - pomiędzy układami: modelowym i terenowym


Sjiizk:-

Wyłdady z Fotogrametrii i Teledetekcji, KPSW-rok. akad. 2008/2009



Wykłady z Fotogrametrii i Teledetekcji, KPSW-rok. akad. 2008/2009

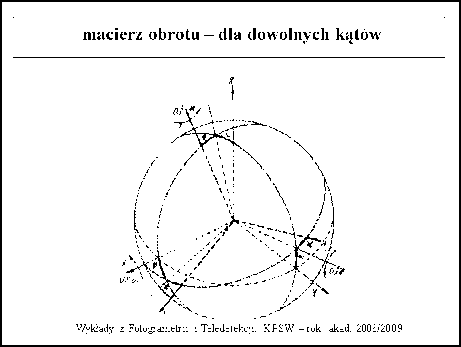

macierz obrotu - dla dowolnych kątów



A = AS>.

AK

an

ai;

a13

A ■

*22

''23

aro

ai;


Wykłady z Fotogrametrii i Teledetekcji, KPSW-rok. akad. 2008/2009


macierz obrotu - dla dowolnych kątów


macierz obrotu - dla małych kątów obrotu



Wykłady z Fotogrametrii i Teledetekcji, KPSW-rok. akad. 2008/2009


sin a ~ a, cos a ~ 1



Wykłady z Fotogrametrii i Teledetekcji, KPSW-rok. akad. 2008/2009


transformacja przestrzenna - pomiędzy układami: modelowym i terenowym


transformacja bezprośrednia (DLT) - pomiędzy zdjęciem a terenem


zastosowanie:

Przeliczenie współrzędnych określonych w układzie niezależnego modelu do układu odniesienia,

Obserwacje:

współrzędne punktów homologicznych w obydwu układach (minimu 3 punktów),

Wyznaczane 7 parametrów transformacji:

X0, Y0, Z=Ho, k,    4>, Y,

Wykłady z Fotogrametrii i Teledetekcji, KPSW-rok. akad. 2008/2009


i: lEklzd jpigtSZCZyZty    bJ:/ -- -zys/em).

Wykłady z Fotogrametrii i Teledetekcji, KPSW-rok akad. 2008/2009


transformacja bezprośrednia (DLT) - pomiędzy zdjęciem a terenem


transformacja bezprośrednia (DLT) - pomiędzy zdjęciem a terenem


L-h

• H-.l-.Y -1:2- i,.;:

I..;

W.L;s,,L;;W

.

i..

:.,t,sv fL;;S,i

I (1.0)


Wapótaynrśkr U w? ssjwacis fl], (!0> idóre    poisme Siiiiy

transkirmadś Dii, tppdą zatetnaśf pssmiydzy tsktafeits odsiteigpfei piystiyssis ■ obiefeoisym z tikfedgm wśiissisiite plissrzyjny iijąćs. Wipóteyariłk! rp iwdsrsją 'PRis® pareistuy iwiragi wiwera** jak i .swnplrays ;djpd.


Wykłady z Fotogrametrii i Teledetekcji, KPSW-rok akad. 2008/2009


Obserwacje:

współrzędne punktów homologicznych na zdjęciu i w układzie odniesienia (minimum 6 punktów),

Wyznaczane:

parametry transformacji DLT,

a docelowo współrzędne dowolnych punktów w układzie odniesienia na podstawie ich obrazów minimum na dwóch zdjęciach,

Wyldady z Fotogrametrii i Teledetekcji, KPSW-rok. akad. 2008/2009


warunek kolinearności


warunek kolinearności


r?ssi.l. .1; <'.ł-tisśr.śt' •••' Y,' -s i- •••'    ! s

•    ••••• Xa -cs ------......"L......-.........J”..........—— '■■■■ %:

-    -    -V i- «LiZ - Ys t*£iUZ. - 74



■ i ■/;.: ■■ '.a: i-.


Wyldady z Fotogrametrii i Teledetekcji, KPSW-rok. akad. 2008/2009


zastosowania warunku kolinearności - przestrzenne wcięcie wstecz dla:

-    określenia orientacji zewnętrznej zdjęcia,

-    samokalibracji zdjęcia (obliczenia parametrów orientacji wewnętrznej zdjęcia niemetrycznego),

-    projekcja punktów terenowych na płaszczyznę tlową zdjęcia

Wyldady z Fotogrametrii 1 Teledetekcji, KPSW-rok. akad. 2008/2009


ttii&y.

v .    ••    pur&Ui PI nu    j.

*4 t4' ■■ pi^itSWkłdO K^.; V:-.

^s. ys •• ss^pii&^fr?* ohiui^n r-sir&LLj <^N:=svriv>igf:n'


Wyldady z Fotogrametrii 1 Teledetekcji, KPSW-rok. akad. 2008/2009


przestrzenne wcięcie wstecz - typowe obserwacje:

- współrzędne tlowe i terenowe punktów homologicznych (minimum 3 punkty),

Wyznaczane:

- elementy orientacji zewnętrznej:

X0, Y0, Zfl, w, <p,z,

Wyldady z Fotogrametrii i Teledetekcji, KPSW-rok. akad. 2008/2009



przestrzenne wcięcie wstecz - samokalibracja obserwacje:

- współrzędne tlowe i terenowe punktów homologicznych (potrzebne pole testowe - kilkadziesiąt punktów),

Wyznaczane:

- elementy orientacji zewnętrznej: X0, Y0, Zq, w, (p, y,

+ elementy orientacji wewnętrznej Xg, y0, ck, kls k2, k3,

Wyldady z Fotogrametrii i Teledetekcji, KPSW-rok. akad. 2008/2009


przestrzenne wcięcie wstecz - projekcja odwrotna obserwacje:

- współrzędne punktów terenowych (dowolna ilość),

+ elementy orientacji zewnętrznej X0, Y0, Z0, w, (p, y, i elementy orientacji wewnętrznej x0, yO, ck, kl, k2, k3„

Wyznaczane:

- współrzędne tlowe punktów terenowych xi; yi;

Wyldady z Fotogrametrii i Teledetekcji, KPSW-rok. akad. 2008/2009



zastosowania warunku komplanarności


-przestrzenne wcięciewprzód dla:

-    określenia orientacji wzajemnej niezależnego modelu,

-    wyznaczenia współrzędnych punktów w układzie terenowym,

Wyldady z Fotogrametrii i Teledetekcji, KPSW-rok. akad. 2008/2009

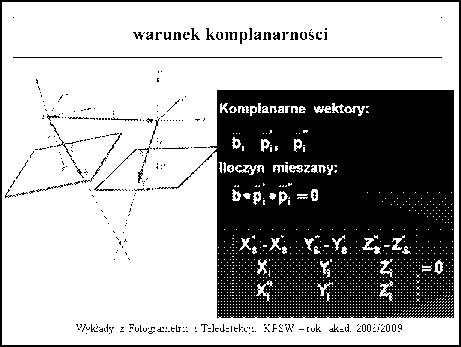

warunek komplanamości - wyznaczenie orientacji wzajemnej


obserwacje:

- współrzędne tlowe punktów homologicznych na stereogramie

(potrzebne minimum 6 punktów , optymalnie 12 punktów równomiernie rozłożonych na stereogramie),

wyznaczane:

- elementy orientacji wzajemnej: wariant 1 9’, %, Aw, q>”, % , wariant 2 by, bi; w”, 9”, x”,

Wykłady z Fotogrametrii i Teledetekcji, KPSW-rok. akad. 2008/2009


warunek komplanamości - wyznaczenie punktów terenowych obserwacje:

- współrzędne tlowe punktów homologicznych na stereogramie (dowolna ilość), wyznaczane:

- współrzędne terenowe tych punktów Xi; Yi; Zj,

Wykłady z Fotogrametrii i Teledetekcji, KPSW-rok. akad. 2008/2009


Wykłady z Fotogrametrii i Teledetekcji, KPSW-rok. akad. 2008/2009

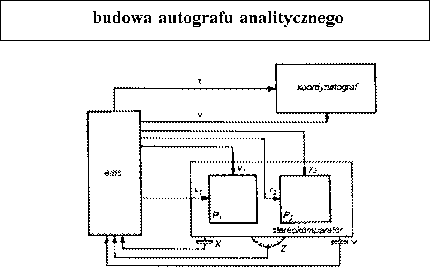

autograf analityczny - zakres funkcjonalny


tryby pracy instrumentu:

o monokamporatorowy - współrzędne w układzie zdjęcia lub tlowym dla pojedynczego zdjęcia,

o stereokomarator o wy-współrzędne w układzie zdjęcia lub tlowym dla stereogramu,

□ niezależnego modelu-współrzędne w układzie orientacji wzajemnej,

o modelu po orientacji bezwzględnej - współrzędne w układzie odniesienia,

instrument pracuje w czasie rzeczywistym czyli wszystkie funkcje są prowadzone z częstotliwością 50Hz !

Wykłady z Fotogrametrii i Teledetekcji, KPSW-rok. akad. 2008/2009


Podstawowe zadania:

■    odtworzenie orientacji przestrzennej zdjęć lotniczych - aerotriangulacja,

■    stereoploting,

■    tworzenie NMT, NMPT,


autograf analityczny - przykłady


Wykłady z Fotogrametrii i Teledetekcji, KPSW-rok. akad. 2008/2009


Definicja fotogrametrii cyfrowej — wg. Kraussa fotogrametrię cyfrową określamy—

gałąź, wktórej obraz nie jest rejestrowany fotograficznie lecz przy pomocy elektroniki wpostaci cyfrowej, gdzie następnie techniki komputerowe stymulują wizją i rozpozna waniem

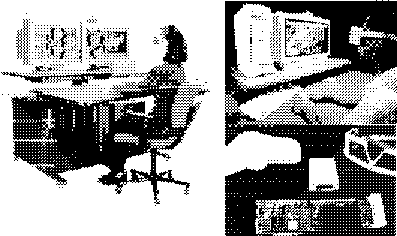

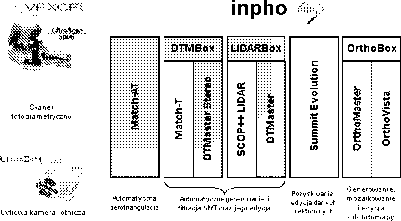

Autograf cyfrowy



Formaty danych obrazowych:

Sposoby realizacji widzenia stereoskopowego w autografie cyfrowym najczęściej używany

Forma ty plików rastrowych

wpoprzez polaryzację obrazów z aktywnymi okularami.

ItuR5efrtaticŁi ^ te?*o Łii^iay jjsw.yfr z-ponitizyms Jasiów

Zdjęcia stereogramu są równocześnie wyświetlane.

* L^ifjr-płi i wni;y) J-bit w

Przysłanianie obrazów realizują okulary. Każdy okular

i Krw-^ph tcrjipśT^^rcf. {ó-bri w ciiriedack ;

zawiera ciekłokrystaliczną substancję, która pod wpływem

24-fc-ft RGS.

impulsu elektrycznego staje się przeźroczysta lub nie.

RGB

Prawe i lewe oko jest przysłaniane odpowiednio do

* Tir F •^'sceiiipLr';'^! 3-hir« odcieni sd> ti jvok l. !i-6-bi1 ?;• odcień]ach

wyświetlanych obrazów. Za synchronizację odpowiada

■ liFF zimS-Lar w □tomiki ch ; 24-bir RC-E.

nadajnik podczerwieni umieszczony na monitorze.

* HET JPZ^MLiijB S-bit wDdiiszaiwb.«asraU j:-birw

twsflićt, H4-bś* RGE-s ś 36-bił RC-S.

(rozwiązanie - Liąiud Crystal Displays)

UWAGA: OćdiL*lBi* zapó^ie S-ijiTsroe ksnaly pdkbr; R.03 lus ini^e-j chwili oi^hjgiwans T; zry i.:? :S?y z.:-jr,z,i "by c cjp:-,a:is wjsdujisi 24-

Funkcje przycisków myszy 3D

Podstawowe zadania:

2"" r;

w.:. r r

■ odtworzenie orientacji przestrzennej

zobrazowań,

■ stereoploting,

'••.o:.

■ tworzenie NMT, NMPT,

■ generowanie cyfrowej ortofotomapy,

• . ......

■ monoploting

Oprogramowanie:

- z akie s funkcjonalny

imsgsStatiofi® S oliwi

we Products

v_I

=*■ ■ j .* . |

t

1

1 ‘

1

1

s

r

•__l * ' •• j

i -

i

i

''-1' -1


Fotogrametria cyfrowa

— moduły oprogramowania



Dziękuję za uwagę


Wykłady z Fotogrametrii i Teledetekcji, KPSW-rok. akad. 2008/2009


18


Wyszukiwarka

Podobne podstrony:
wykład1 [tryb zgodności] 2010-05-24 Podstawowe definicje:Wprowadzenie do przedmiotu prowadzący: drin
wykład3 [tryb zgodności] 2010-05-24 Wielkoformatowa cyfrowa kamera lotnicza prowadzący: drinż. Rysza
wykład8 [tryb zgodności] 2010-05-24 Rodzaje orbit stosowane dla zobrazowań satelitarnych Obrazowanie
cwiczenie5 [tryb zgodności] 2010-05-24 Podstawowe pojęciaProjektowanie zdjęć pomiarowych Zespołem zd
cwiczenie3 4 [tryb zgodności] 2010-05-24 Sposoby obserwacji Metody pomiaru zdjęć ❖
wykład5 [tryb zgodności] 2010-05-24Podstawowe definicje:Charakterystyka materiałów fotolotniczych pr
wykład2 [tryb zgodności] 2010-05-24Cechy lotniczej kamery pomiarowej:Pozyskiwanie danych obrazowych
wykład4 [tryb zgodności] 2010-05-24Fizyczne warunki pozyskiwania danych obrazowych prowadzący: drinż
cwiczenie2 [tryb zgodności] 2010-05-24 Parametry zdjęcia lotniczegoMetody opracowania pojedynczego z

więcej podobnych podstron
