2.    Wyprowadzić wzory na wzmocnienia k_u i ki oraz rezystancje R_we i Rwy dla wtórnika emiterowego.

3.    Wyjaśnić zasady doboru punktu pracy tranzystora we wzmacniaczu rezystancyj-nym.

4.    Wymienić i omówić sposoby stabilizacji punktu pracy tranzystora. Porównać te sposoby pomiędzy sobą.

5.    Uzasadnić dopuszczalność stosowania przy projektowaniu wzmacniaczy rezy-stancyjnych założenia, że y_l1e = y22e = 0.

6.    Obliczyć wzmocnienie k^ i k_if oraz rezystancje R_we i Rwy dla wzmacniacza rezy-stancyjnego z rys. 11.5a dla danych: Re = 200 £1, Rc = 2 k£l, R_G = 50 Cl, R₀ = », hn_e = 2 k£2, hi2e ⁼ 8-1 o^-4, h2ie — 200, h22e = 35 pS.

7.    Obliczyć wzmocnienie k^ i kjf oraz rezystancje R_we i Rwy dla wzmacniacza rezy-stancyjnego z rys. 11.7a dla danych: R_c = 5 kCl, Rf = 20 kft, R_G = 10 kCl. Pozostałe dane takie jak w zadaniu 6.

8.    Obliczyć wzmocnienia k^ i k_if oraz rezystancje R_we i Rwy dla wzmacniacza przedstawionego na rys. 11.9. Dane: Re = 200 Cl, R_G = 10 kCl, R_F = 20 kCl, - tranzystor jak w zadaniu 6.

9.    Zaprojektować układ wg rysunku 11.1 Oa tak, aby uzyskać: Uf = 150 V/V, f_d = 20 Cl. Dane tranzystora w zadaniu 6. Przyjąć: R_G = 50 Cl, R₀ = 5 kCl.

10. Wyprowadzić wzory na dolną częstotliwość graniczną dla kondensatorów sprzęgających we wzmacniaczu ze sprzężeniem napięciowym (rys. 11.10b).

Rys. 11.13. Wzmacniacz do zadania 11

Misie

powered b;

11. Obliczyć i wykreślić częstotliwością charakterystykę ampIitud.-fi-cru-a^a" o schemacie wg rys. 11.13. Dane: R_G = 10 k£ź, R_s = 300 k£2, C = 5 nF, Ci = C₂ = 5 pF, R_b = 1 M£2, R_c = 5 R₀ = 10 kQ, h₂ie = 100, Ucc = 12 V.

12.    Omówić i wyjaśnić zasady działania ujemnego sprzężenia zwrotnego.

11.4. Aparatura pomiarowa

Na stanowisku znajduje się model jednostopniowego wzmacniacza rezystancyj-nego, umożliwiający wszechstronne przebadanie jego właściwości. Schemat ideowy przedstawiono na rys. 11.14. Wartości rezystancji poszczególnych rezystorów można zmieniać w następujących granicach: R_B = 100 k£2 - 1,4 MCI, R_c = 0,5 - 20 k£2, Re = 0 - 2 kO, R_s = 20 - 600 kft. Oprócz tego modelu zawiera dwa rezystory o stałych wartościach:    = 10 kQ i R₂ = 100 Q. Oprócz modelu na stanowisku znajdują

się następujące przyrządy pomiarowe: generator napięć sinusoidalnych, oscyloskop, dwa woltomierze elektroniczne, opornica dekadowa i amperomierz.

O-o

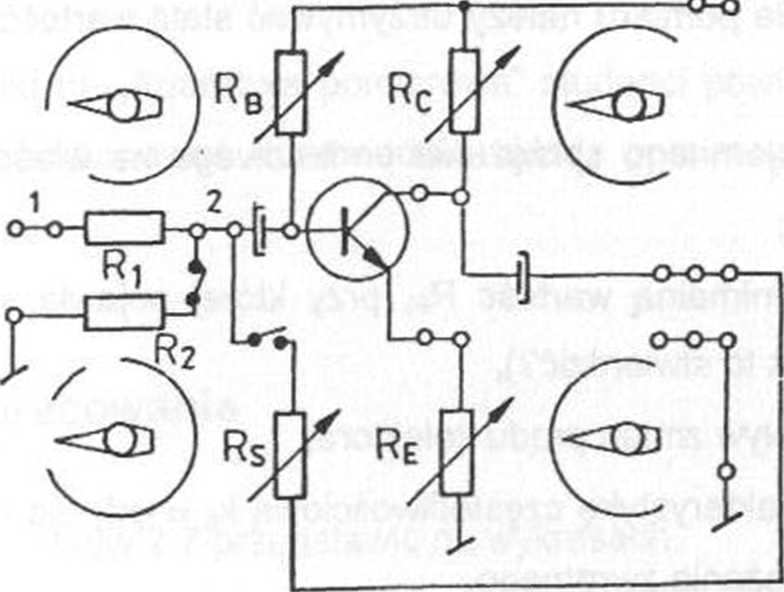

Rys. 11.14. Model wzmacniacza rezystancyjnego

11.5. Program ćwiczenia

1. Dobrać punkt pracy tranzystora tak, aby uzyskać największe nie zniekształcone napięcie wyjściowe. Zwrócić uwagę na wpływ rezystancji źródła na kształt napięcia wyjściowego. Zmiany rezystancji źródła modelować za pomocą rezystorów R! i R₂.
