Zjawisko termoelektryczne zostało odkryte w 1822 r. przez Seebecka. Jest ono wynikiem współdziałania dwu innych zjawisk, a mianowicie: zjawiska Pelt i e-r a i zjawiska Thomsona. Zjawisko Peltiera polega na powstaniu różnicy potencjałów - tzw. napięcia stykowego - w miejscu zetknięcia się dwu różnych przewodników metalowych. Przyczyną powstania różnic potencjałów w miejscu styku Jest różna ilość elektronów swobodnych w obu metalach.

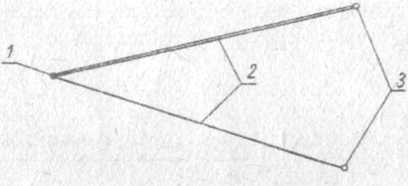

Rys. 1.1. Termoelement
1 - miejsce połączenia metali spoina pomiarowa luh gorące końce, 2 - termoelektrody, 3 - swobodne końce drutów, wolne końce lub zimne końce
Zjawisko Thomsona polega na powstaniu różnicy potencjału ne końcach jednego przewodnika metalowego, jeżeli znajdują się one w różnych temperaturach. Przyczyną tego zjawiska jest większa energia kinetyczna elektronów na końcu przewodnika o wyższej temperaturze.
Dla tenmoeleraentu wykonanego z metelu A i B, przy dostatecznie małej różnicy temperatur, zmianę siły termoelektrycznej można przyjąć za proporcjonalną do różnicy temperatur:
gdzie: współczynnik proporcjonalności
Oć
-
AB ~ dt
jest tzw. zdolnością termoelektryczną metalu A względem metalu B.
Zdolność termoelektryczna oJest miarą siły termoelektrycznej ktćrą wytwarza termoelement złożony
z metalu A i B, przy różnicy temperatur spoiny pomiarowej i wolnych końców wynoszącej 1°C.
Najwygodniej jest podawać zależność termoelektryczną różnych metali względem platyny (praktycznie stałe własności fizyko-chemiczne).
Tabela 1.2 podaje wartości siły termoelektrycznej różnych metali względem platyny przy różnicy temperatury 100°C, przy temperaturze odniesienis 0°C.
Tabela 1.2
Siły termoelektryczne różnych metali względem platyny w temperaturze 100°C, przy temperaturze odniesienia 0°C
Metal |
Siła termoelektryczna [mVl |
Metal |
Siła termoelektryczna [mV] |
Kopel |
-ą,0 |
Iryd |
+0,65 |
Konstantan |
-3,51 |
Rod |
+0,70 |
Nikiel |
-1 ,48 |
Srebro |
+0,74 |
Kobelt |
-1,33 |
Cynk |
+0,76 |
Alumel |
-1,29 |
Miedź |
+0,76 |
Pallad |
-0,5? |
Złoto |
+0,78 |
Platyna |
0 |
Wolfram |
+1,22 |
Aluminium |
+0,42 |
Molibden |
+1,45 |
Ołów |
+0,44 |
Żelazo |
+1,89 |
Platynorod |
+0,643 |
Nikielchrom |
+2,2 |
(905& Pt, 10# Rh) |
(85?? Ni, 12?? Cr) | ||
_ |
Chromel |
+2,81 |
Całkując równanie (1)dla skończonej różnicy temperatur spoiny pomiarowej i wolnych końców, wielkość siły termoelektrycznej wyrazi się równaniem:
