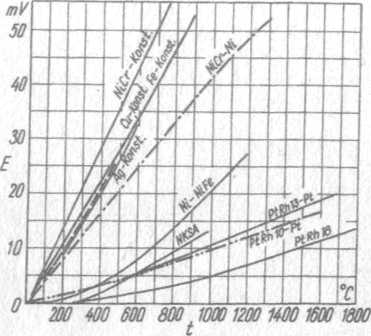

Rys. 1.2. Charakterystyki tennometryczne najczęściej stosowanych teraoelementów. Linią grubą oznaczono terraoele-menty znormalizowane według FN-59/M-53854

1.2.3* Pomiary temperatury przy pomocy termoelementu

Najczęściej stosowanymi w praktyce miernikami w układach termometrów termoelektrycznych są miliwoltomierze wyohyłowe, magnetoelektryczne. Skala mierników wyceeho-wana jest zwykle w stopniach Celsjusza [°c] a niekiedy w milivoltach [mV]. Na rysunku 1.4 przedstawiony jest schemat układu pomiarowego termometru termoelektrycznego.

°c

^.5(7^

20    200    400    600    800    1000

NiCr-Ni    fl-O W5 Q i0_4

WOCC- 40,5

Rys. 1.3* Skala miernika wychyłowego wyskalowana w °C

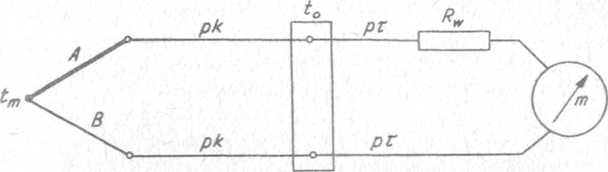

Rys. 1.4. Schemat układu pomiarowego termometru termoelektrycznego

tjj - temperatura mierzona, A, B - termoelektrody, p^ -przewody kompensacyjne, pj - przewody łączeniowe,    -

rezystor wyrównawczy (opornik), m - miernik

Miernik M, którym Jest zwykle miliwoltomierz wyska-lowany W miliwoltach [mVj lub w stopniach Celsjusza [°c}, mierzy napięcie panujące na zaoiskach wejściowych, które wyraża się wzorem:

^E»    *L

U = E r——B--R---- b _B ■ « E _H ^r>    (8)

*t * ^Rpk ^{+ R}pł ⁺ % ⁺ \ ^Rz * ^m

gdzie: E - siła termoelektryczna termoelementu przy temperaturze mierzonej t i temperaturze odniesienia t_Q,

R_m - rezystancja wewnętrzna miliwoltomierza,

R^ - rezystancja termoelementu A, B,

R_pl£ - rezystancja przewodów kompensacyjnych,

R_pł - rezystancja przewodów łączeniowych,

R^ - rezystancja rezystora wyrównawczego.

Jeżeli miliwoltomierz wyskalowany jest w stopniach Celsjusza [°c], to muszą być spełnione następujące warunki:

1.    miliwoltomierz powinien być podłąozony Jedynie do termoelementu podanego na skali miernika,

2.    powinna byó zachowana znamionowa wartość temperatury odniesienia (temperatury wolnych końców termoelementu),
