Laboratorium materiałoznawstwa8

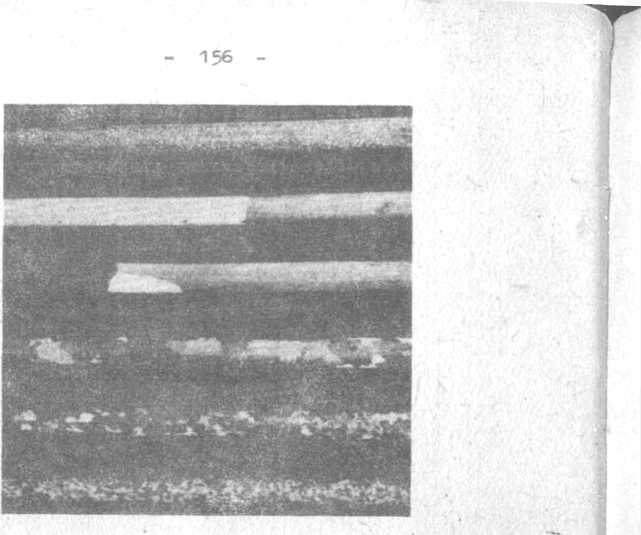

Rys. 5*22. Czyste aluminium. Wielkość ziarna po rekrystalizacji w zależności od wielkości zgniotu na zimno; temperatura wyżarzania stała; czas jednakowy [12]

ziarno przed zgniotem jest mniejsze, tym temperatura rekrystalizacji jest niższa. W przybliżeniu dla czystego metalu temperatura rekrystalizacji wynosi około Tr « i - 0,4 T, a dla stopów Tr = 0,6 T; T - temperatura bezwzględna topnienia.

Należy zaznaczyć, że temperatura rekrystalizacji jest temperaturą graniczną: poniżej tej temperatury materiał odkształcony podlega umocnieniu przez zgniot, natomiast materiał odkształoony powyżej temperatury rekrystalizacji podlega jednocześnie odkształcaniu ale i rekrystalizacji, a więo przez zgniot się nie umaenia. Przykładem tego Jest cyna i ołów, metale, których w pokojowej temperaturze nie można umocnić przez zgniot, gdyż ich temperatura rekrystalizacji leży poniżej temperatury pokojowej. W tym przypadku odkształcenie ich ** temperaturze pokojowej Jest przeróbką plastyczną na gorąco. W tabeli 5*1 podajemy temperatury rekrystalizacji niektórych metali.

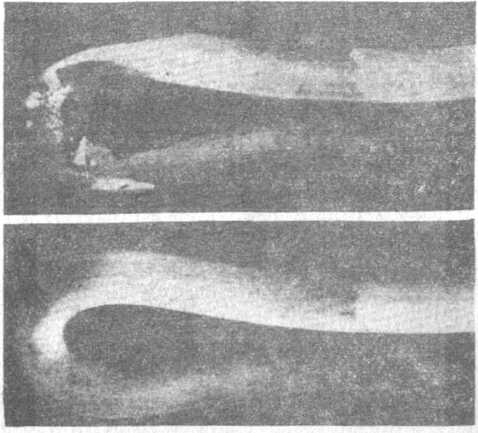

Rys. 5*23. Czyste aluminium. Próby "U" wykazujące zależność wielkości ziarna od dokonanego zgniotu na zimno [12]

Rys. 5*24. Zależność śred- Rys. 5*25. Zależność średni-niey ziarna od stopnia oy ziarna od temperatury wy-zgniotu    żarzenia
