Laboratorium materiałoznawstwa6

152

Rys. 5.19* Stal o zawartości około 0,10$ C poddawana różnym zgniotom na zimno. Powiększenie 100-krotne. Trawiono 4-procentowymi HNOj w alkoholu

a - normalizowana, b - zgniot 10-procentowy, c - zgniot 20-procentowy, d - zgniot 50-procentowy, e - zgniot 65--procentowy, f - zgniot 80-procentowy [7]

Temperatura wyżarzania

70 60 50 40 30 20 10 O

Po zgniocie

Wyżarzanie 510^cC

Wyżarzanie 205°C Wyżarzanie ą55°C

Wyżarzanie 565°

Wyżarzanie 650°C

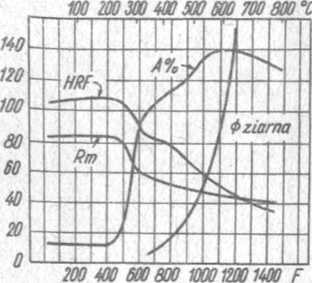

^Rys. 5.20. Zmiany własności mechanicznych oraz struktur ze wzrostem temperatury wyżarzania mosiądzu CuZn30, poddanego uprzednio zgniotowi na zimno p3]
