Laboratorium materiałoznawstwa7

Laboratorium materiałoznawstwa7



154

154

*

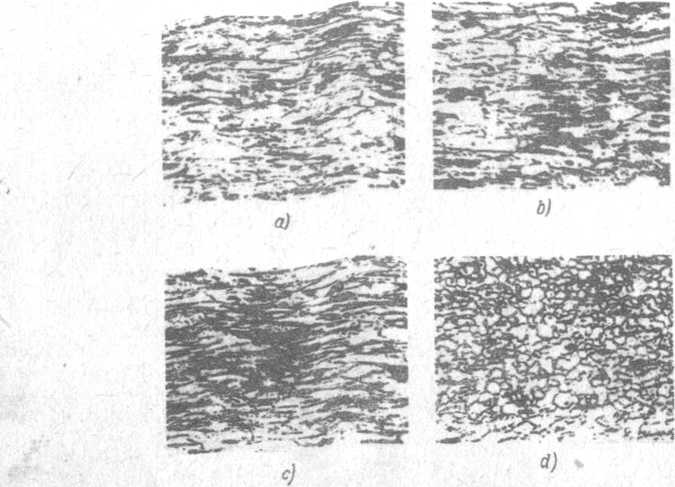

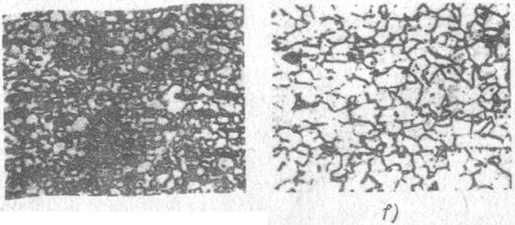

Rys. 5.2I• Stal o zawartości około 0,10$ C poddana zgniotowi 65-procentowemu na zimno i następnie wyżarzana przez i godzinę w różnych temperaturach. Powiększenie 100-krot-ne. Trawiono 4—procentowym HNO^ w alkoholu

a - bez wyżarzania, b - wyżarzanie w 250°C, c - wyżarzanie w 500°c, d - wyżarzanie w 600°C, e - wyżarzanie w 750°C, f - wyżarzanie w 1000°C Q7] 5.2.3* Rekrystalizacja

Zjawisko zupełnego zaniku zgniotu, t J. zgniecionych na zimno ziam metalu lub stopu, po ogrzaniu do pewnej temperatury (określonej dla danego materiału) oraz powstanie nowych ziarn nieodkształconych - nazywa się rekrystalizacją. I

W miejscach największych odkształceń w materiale zgniecionym na zimno w pewnej temperaturze, właściwej dla każdego metalu lub stopu (zwanej temperaturą rekrystalizacji.), pojawiają się zarodki rekrystalizacji, czyli zarodki ziarn nieodkształconyoh. W miarę wzrostu temperatury i czasu wygrzewania powstaje duża ilość zarodków, oraz wzrost zarodków już powstałych, aż do ohwili zupełnego zaniku ziarn odkształconych i powstania ziarn nieodkształconych w całej masie metalu lub stopu (rys. 5.20, 5-21).

5.2.3*1. Temperatura rekrystalizacji

i Temperaturą rekrystalizacji nazywamy najniższą temperaturę, w której zachodzi proces rekrystalizacji.! Temperatura rekrystalizacji zależy od:

a)    rodzaju metalu lub stopu,

b)    czystości metalu lub stopu,

c)    stopnia zgniotu na zimno,

d)    temperatury metalu lub stopu podczas zgniotu,

e)    czasu wygrzewania,

f)    wielkości ziarn przed zgniotem na zimno.

Im zgniot większy, tym niższa jest temperatura rekry-stalizacj i.

Zanieczyszczenia mogą działać w dwóch kierunkach: niektóre powodują wzrost temperatury rekrystalizacji, niektóre zaś powodują jej spadek. Im dłuższy czas wygrzewania, tym temperatura rekrystalizacji jest niższa. Im


Wyszukiwarka

Podobne podstrony:
Laboratorium materiałoznawstwa6 152 Rys. 5.19* Stal o zawartości około 0,10$ C poddawana różnym zgn
Laboratorium materiałoznawstwa0 160 Rys. 5«28. Wykres rekrystalizaeyjny dla stali węglowej o zawart
19586 Laboratorium materiałoznawstwa3 66 66 Rys. 3.1. Struktura przekrojów poprzecznych wlewków sta
freakpp078 154 Rys. 7.5. Przykład modelowania płaskiego pola temperatury z warunkami brzegowymi pier
Laboratorium materiałoznawstwa1 Produkt, np. drut- stalowy, wymaga nieraz kilkunastu do kilkudziesi
DSCN0377 48 49 48 49 d.    Tombaki* jak CuZn 15* o zawartości około 15% cynkat sto-so

więcej podobnych podstron
