66
66

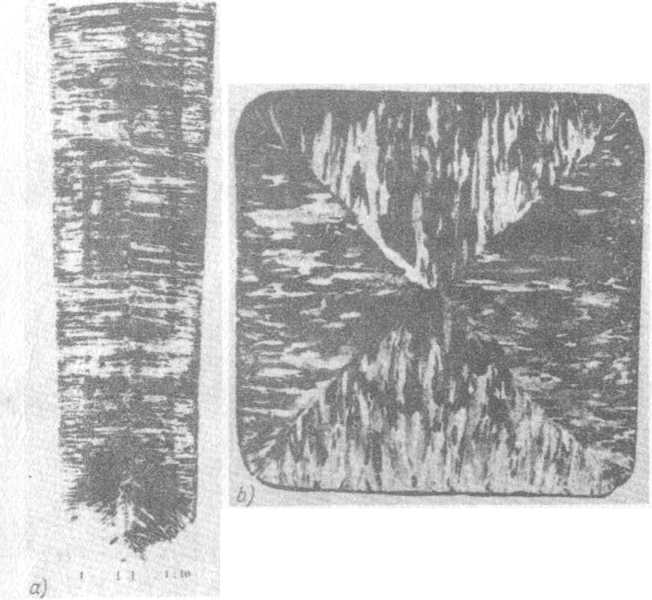

Rys. 3.1. Struktura przekrojów poprzecznych wlewków stalowych: a) podłużny przekrój od dołu do górnej granicy uciętej główki dwutonowego wlewka z austenitycznej stali 18.10.Ti; strefa kryształów zamrożonych rozciągnięta od powierzchni do środka, który posiada zasiarczenie w kształcie litery V, b) przekrój poprzeczny małego 15-kilogra-mowego bloku ze stali austenitycznej; ziarno austenitu w strefie transkrystalicznej; brak strefy kryształów wolnych
segregacji strefowej, to znaczy pierwsza strefa krzepnących kryształów wykazuje mniejszą lub równą ciekłej stali ilość tych pierwiastków, jaka wynika ze średniej analizy jej składu. W miarę krzepnięcia stal płynna wzbogaca się we wspomniane składniki, przy czym część metalu,
wykazuje największą ich zawartość
krzepnąca na ostatku,
zawart. % węgla
za wart. % siarki i fosforu
Rys. 3*2. Rozkład węgla, fosforu i siarki wzdłuż wysokości wlewka 0
Wpływ segregacji strefowej zaznacza się głównie w górnej części wlewka, a więc w obszarze powstawanie jamy usadowej. Rozkład domieszek na przekroju podłużnym wlewka pokazano na rys. 3*2.
3.4. Badanie makroskopowe materiału przerobionego
plastycznie
Przy kontroli materiału przerabianego plastycznie w większości przypadków postępujemy analogicznie jak w wypadku kontroli materiału lanego. Pobieramy tu próbki poprzeczne, których grubość powinna wynosić nie mniej niż[20 mm} W wypadku badania materiału wyrobów tłoozo-nych~ Tllrobnych odkuwek pobiera się próbki wzdłużne. Powierzchnię próbek obrabia się na obrabiarkach lub tarczach ściernych a następnie poddaje się szlifowaniji^J Wady identyfikowane w badaniach mogą pochodzić z prooesu
