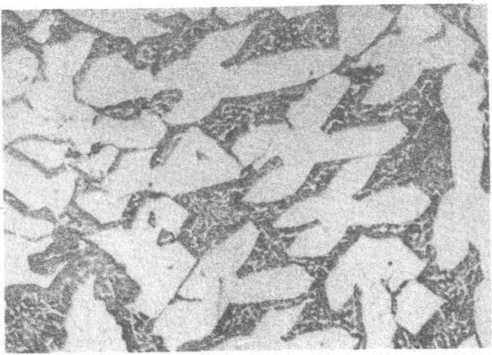

Rys. 2.12. Struktura stopu ołowiu z antymonem o zawarto- > śoi 4056 Sb o Ziarna roztworu 3 oraz eutektyka (<* + 3).Nie trawiono. Powiększenie 100-krotne

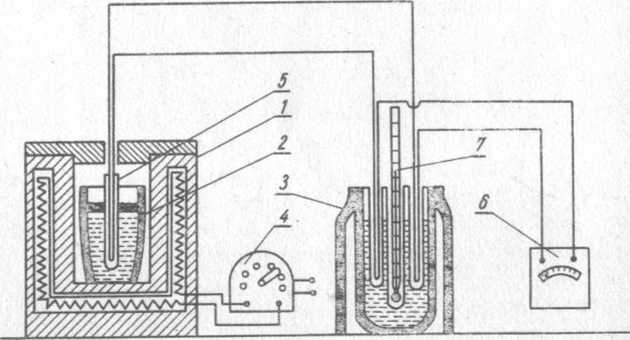

Rys. 2.15. Schemat zestawu aparatury służącej do topienia stopów podczas analizy termicznej

1 - piecyk elektryczny, 2 - tygielek, 3 - termos, 4 -opornik, 5 - rurka żelazna, 6 - galwanometr, 7 - termometr

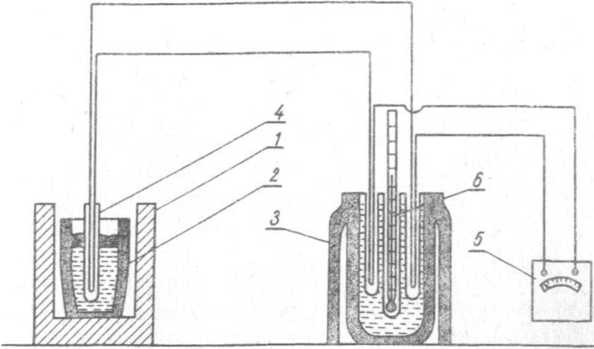

Rys. 2.14. Schemat zestawu aparatury służącej do studzenia stopów podozas analizy termicznej

1 - podstawka, 2 - tygielek, 3 -termos, 4 - rurka żelazna. 5 - galwanometr, 6 - termometr

2.3.2. Wykonanie ćwiczenia

Otrzymane od prowadzącego ćwiczenie lub wykonane przez siebie stopy należy stopić w piecyku elektrycznym (rys. 2.13) pod osłoną sproszkowanego węgla drzewnego (ochrona przed utlenianiem). Stopy należy przegrzać 50-p100°C powyżej temperatury topnienia danego stopu. Do tygla z ciekłym stopem należy włożyć termoelementw ochronnej rurce. Wykonujący ćwiczenie winni następnie podzielić się czynnościami: Jedna osoba winna stale odczytywać temperaturę, druga podawać czas, a trzeoia zapisywać wyniki. Tygle wraz z termoparą należy przenieść w podstawkę ceramiczną, w której będzie następowało chłodzenie (rys. 2.14). Zapis kolejnych temperatur należy wykonywać w pewnych, stałych odstępach czasu np. co 10 sekund aż do temperatury 200°C (473 K).

Otrzymane wyniki należy w trakcie ćwiczenia wstępnie
