Laboratorium materiałoznawstwa
2

W pirometraoh radiaoyjnyoh promieniowanie wysyłane przez ciało, którego temperaturę chcemy zmierzyć, skupione jest za pomocą układu optycznego na detektorze promieniowania mającym najczęściej własnośoi ciała czarnego. Pochłaniając oałkowioie promieniowanie padające, detektor ogrzewa się i z jego temperatury można określić temperaturę olała badanego.

Prrekrói A -B

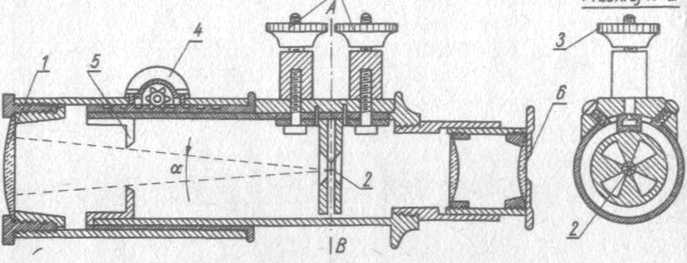

Rys. 1.5» Przekrój pirometru radiacyjnego Fery’ego

1 - soozewka z fluorytu, 2 - spoina pomiarowa termoele-mentu, 3    - zaoiski przyłączeniowe, 4    - pokrętło, 5 -

przesłona, 6 - okular

Najozęśoiej detektorem pochłaniającym promieniowanie jest termoelement lub kilka termoelementów połączonych szeregowo w stos. Pirometry radiacyjne wyskalowane są zawsze dla ciała doskonale czarnego, a zatem wskazują tzw. temperaturę czarną. Przy pomiarach temperatury T_r ciał rzeczywistych należy uwzględnić poprawkę na emisyj-ność ciała.

Przykład

Pirometr radiacyjny wskazuje temperaturę T = 1200 K, ciała szarego o emisyjności £= 0,6; rzeczywista zatem wartość temperatury T_r wynosi:

T_r - T    1200    - 1370 K.    (13)

Wartośoi poprawek, które należy dodawać do wskazań pirometru radiaoyjnego

AT - T_r - T - T    ,    (14)

dla rótnyoh wartości E podano na wykresie (rys. 1.6).

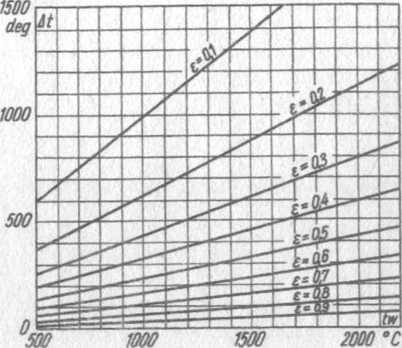

Rys. 1.6. Wykres do wyznaczania poprawek t do wskazań pirometru radiacyjnego przy pomiarze temperatury olała o emisyjnośoi E, dla temperatury wskazanej t

2. Pirometry monochromatyczne z zanikającym włóknem

Sohemat pirometru monochromatycznego z zanikająoym włóknem opracowanego przez Holborna i Kurl-b a u m a pokazuje rys. 1.7. Sposób pomiaru temperatury pirometrem przedstawionym na rys. 1.7 polega na zrównaniu Jasnośoi włókna żarówki (poprzez regulację prądu płynącego przez żarówkę) z jasnością badanego obiektu, na który pirometr został skierowany. Na amperomierzu wyska-
