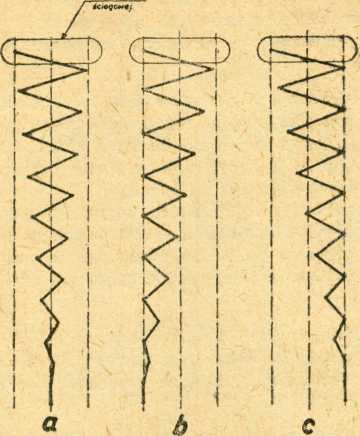

Rys. 36

Przy położeniach L i P (rys. 36b i c) skrajne nakłucia igły układają się odpowiednio wzdłuż lewej lub prawej linii, określającej szerokość zygzaka, a doprowadzenie do zerowej szerokości zygzaka daje ściegi proste, układające się wzdłuż tych linii.

Szerokość ściegu zygzakowego ustala się odpowiednio w zależności od rodzaju zszywanego materiału. Materiały bardzo cienkie (np. bardzo cienki jedwab) należy szyć przy szerokości zygzaka do ok.

2 mm, materiały cienkie (np. cienki kreton) — przy szerokości zygzaka do ok. 3 mm, a materiały średnie (np. drelich) — przy szerokości zygzaka do ok. 4,5 mm.

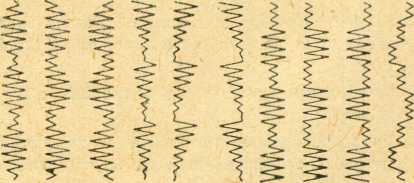

Regulacji szerokości ściegu zygzakowego dźwignią A i zmiany położenia ściegu zygzakowego dźwignią B można dokonywać w czasie ruchu maszyny. Przy umiejętnym posługiwaniu się dźwignią A i dźwignią B, można uzyskać różnego rodzaju wzory szwów ozdobnych (ryss 37).

Podczas nieużywania maszyny nie wolno przesuwać dźwigni A i zmieniać położenia dźwigni B, gdy igła znajduje się w materiale. Czynności te można wykonywać tylko przy wysoko podniesionej igle (poza materiałem), w przeciwnym przypadku grozi wygięcie lub złamanie igły.

Należy zwrócić uwagę aby szycie ściegiem zygzakowym odbywało się tylko przy użyciu stopki i płytki ściegowej z szerokimi wyjęciami na igłę.
