Etk cw kolo gubanski chyba

nr albumu

u,

Nazwisko imię........

1.

Na wejściu dzielnika rezystancyjnego przyłożone jest napięcie U]=120V. Przy obciążeniu dzielnika rezystorem R₀= 60Q napięcie na wyjściu U2=60V, a przy obciążeniu rezystorem Rf.-IOH napięcie na wyjściu U₂=30V. Jakie są rezystancje dzielnika Rj, R;. Jakie będzie napięcie na wyjściu U₂=?, przy obciążeniu rezystorem R< ~30Q.

2.

b ■ *>

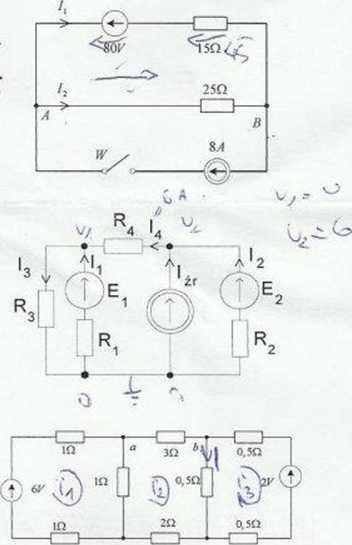

Dla układu pokazanego na rys. obliczyć:

a.    prądy Ij i I₂    ' •*-

b.    napięcie Uab Vł przed i po włączeniu przełącznika W. Obliczyć moc pobieraną przez odbiornik

'^5Q \

Korzystając z metody potencjałów węzłowych wyznaczyć prąd I₄ w układzie.

Dane: E,=6V,E₂=10V. l_ir=2A Rj—R2⁼R}=R.i⁼i q.

Zadanie 4

Dla układu pokazanego na rys. napisać układ równań dla metody prądów' Oczkowych,, napisać równanie pozwalające obliczyć prąd w gałęzi z rezystorem 0,5 Q.

Każde zadanie piszemy na oddzielnej kartce. Nie ma pojęcia brudnopisu. Kartki podpisujemy według schematu na górze. Po 20 min. tworzymy zbiór kartek I. W zbiorze „I" mogą się znajdować zadania 1,2,3,4. Po40 min. tworzymy zbiór kartek II. W zbiorze „11” mogą się znajdować zadania 2,3,4. Po 60 min. tworzymy zbiór kartek III. W zbiorze „lir mogą się znajdować zadania 3.4. Po 80 min. tworzymy zbiór kartek IV. W zbiorze „IV” może się znajdować tylko zadanie 4.    Powodzenia !!!!
