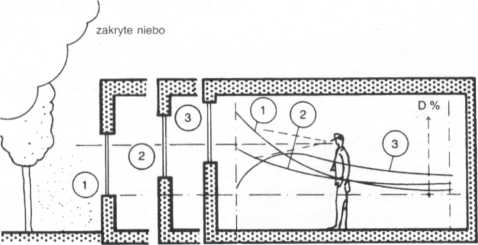

/TN Różne rozkłady oświetlenia dziennego przy zmiennym usytuowaniu okna '<5' pionowego


ŚWIATŁO DZIENNE

-* QP


Definicja do określenia niezbędnej szerokości okna -» Qp szer. okna bF (m)


wys. pomieszcz. h wys. okna hF

głęb. pomieszcz. b zabudowa

2,50 m

3,00 m

1,35 m

1,85 m

5 m

7 m

5 m

7 m

~l

5

2.75

2.75

5

2.75

2.75

7

3.85

3.85

7

3.85

3.85


= 20°


5

2.75

4.46

5

2,75

2.75

7

3.85

6.07

7

3.85

3.85


5

3.69

-

5

2.75

3.83

7

5.07

7

3,85

5.18

DIN 5034 (wyciąg). Określenie niezbędnej szerokości okna bF przy różnych wymiarach pokoju i zmiennej zabudowie


a = 30°



Pom. mieszkalne

Pom. do pracy

wg DIN 5034 C 2 2.20 m hB S 0.90 m bF 2 0.55 • b

wymaganie

minimalne

wg DIN 5034

jak w mieszkalnych,

jeśli:

h 2 2.50 m t £ 6,00 m A 2 50 m2

wg DIN 5034 przy h 3,50 m powierzchnia okna 30% od b x h

przy h > 3.50 m c * hB 2 1,30 m hB 2 0.90 m bF 2 0.55 • b

(3§) Widoczność przez okno wg DIN 5034


Jasność, wielkość okien, widoczność

Usytuowanie, wielkość i rodzaj okien w zasadzie określają rozkład oświetlenia dziennego we wnętrzu ^(35).

DIN 5034, cz. 4 określa wielkość okien w pomieszczeniach mieszkalnych i do pracy. Podstawą są tu następujące warunki:

-    D = 0,9% dla środka pokoju mieszk. lub dla najniższego punktu pom. do pracy,

-    szer. okna = 0,55 x szer. pomieszczenia,

-    zakryte niebo,

-    odbicie: ściana 0,6, sufit 0,7, podłoga 0,2,

-    straty światła: szkło 0,75, szczebliny k, = 0,75, zabrudzenie k2 = 0,95,

-    światło odbite od zabudowy DV = 0,2,

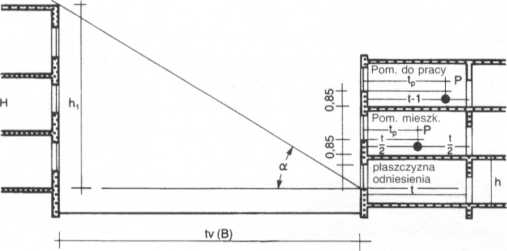

-    kąt zabudowy a = 0 - 50° -> © i @.

Uwaga: to ważne również dla pomieszczeń do pracy, jeśli wymiarami odpowiadają mieszkalnym: wys. pomieszczenia h < 3,50 m

głęb. pomieszczenia t < 6,00 m    Kjjj

pow. pomieszczenia A < 50 m2    V

Widoczność na zewnątrz wymaga także niezbędnych wielkości okien we wnętrzach mieszkalnych i do pracy. Określono je w DIN 5034 oraz w wytycznych dotyczących miejsc pracy ASR 7.1 (wymagania minimalne) @ i @.

Niemieckie przepisy budowlane regulują to, jak następuje:

-    zachować odstęp od granicy sąsiada i powierzchnie dystansowe przy tej granicy (zależnie od wysokości budynku),

-    pomieszczenia na stały pobyt ludzi powinny mieć zapewnioną widoczność na zewnątrz,

-    w pokojach mieszkalnych z reguły powierzchnia okien od ok. 1/8 do 1/10 powierzchni użytkowej.

W planowaniu urbanistycznym zważać na dostateczny dostęp światła, odstępy budynków, dobór rodzaju elewacji na budynkach naprzeciwko i rodzaju okien. Np. są pożądane odstępy budynków B = 2H (> 27°). Daje to kąt otwarcia > 4° (ograniczony przez nadproże i zabudowę u sąsiada) ku sklepieniu niebieskiemu oraz zapewnia w przybliżeniu minimalny udział oświetlenia dziennego w pokoju -> ©

Nowe koncepcje urbanistyczne należy dokładnie sprawdzić pod kątem widzenia oświetlenia wnętrz, gdyż normy i przepisy budowlane stawiają z reguły jedynie wymagania minimalne. Zaleca się planowane przestrzenie zewnętrzne i sprawdzenie wnętrz na modelu pod względem widoczności z użyciem sztucznego słońca lub nieba, albo też za pomocą endoskopu lekarskiego.


bF    2    0,55 b

bF/m    2    0,1-A/m2

bFhF    2    0,3AF

2 0.16 A

bF-hF/m2 2 0.07 -A -h/m3

Niezb. okna w pom. mieszk. -»CD


dlatS5m F2 1.25m2 dla t > 5 m F 2 1.5 mE F = 0,1 Adla A < 600 mE F = 60 + 0.01 Adla A > 600 m2


Wymag. wielkości okien w pomieszczeniach do pracy i wg AS R -> CD

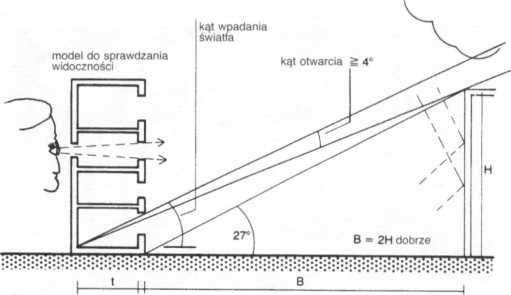

(40) Wpadanie światła przez otwór + odstęp między budynkami -> (£


Zestawienie widoczności przez okna i wielkości okien


151
