56981 NEUFERT8 ośw,świa dzien,szkło

z 2 taflami

//

Szyba zespolona „prefabrykat"

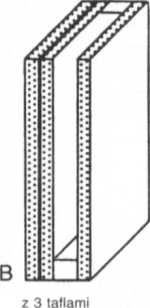

Szyby zespolone

f S 50 cm \ ₍

SZKŁO

Szyby zespolone całoszklane dobiera się w budownictwie mieszkaniowym wg DIN 18 050 dla otworów okiennych i DIN 18 100 dla otworów drzwiowych z bez węgarków, z uwzględnieniem DIN 68 121 „Profile okien drewnianych”.

Wymiary: szyba zespolona (prefabrykat)		2x MD	2xDD
Dostawa tylko o stałych wymiarach, niemożliwe są odchylenia od kąta prostego	krótszy bok	37-75cm	75,1-130 cm
	dłuższy bok	60-200 cm	75,1-200 cm
	odchyłka wym.	± 2,0 mm
	odstęp tafli	9 mm	7 mm
	grubość łączna	14 mm
	masa	14 kg/m²	19 kg/m²

(?) Szyba zespolona (prefabrykat) -* (7) C

Grubość	Druga	Warstwa	Wymiary maks.	Powierzchnia	Grubość
1. tafli	tafla	powietrza	Wymiary maks.	maks.	łączna
mm	mm	mm	cm	m²	mm
5	5	12	100 x 160	1,60	22,5
6	6	12	150 x 260	3,90	24,5
6	6	12	150 x 246	3,69	24.5
8	8	12	170 x 280	4,76	28,5
10	10	12	200 x 450	9,00	32,5
10	10	12	240 x 343	8,23	32,5
12	12	12	190 x 450	8,55	36,5
12	12	12	240 x 343	8,23	36,5
15	15	12	160 x 240	3,84	42.5

Szyba zespolona bezpieczna (Sekurit)

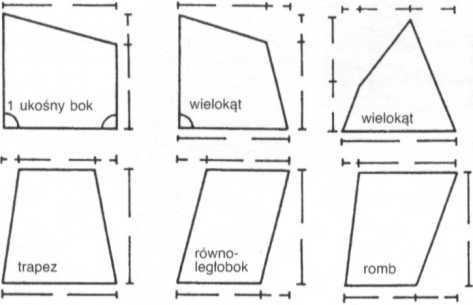

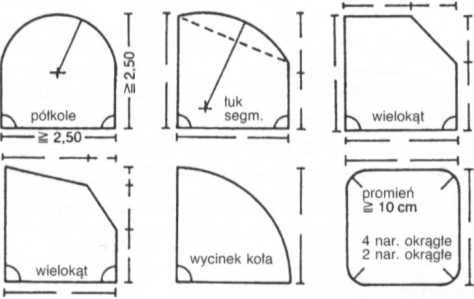

Formaty handlowe szyb zespolonych

Wysokość przeszklenia nad terenem m	Normalny budynek (współcz. c = 1,2)		Budynek wieżowy (współcz. c = 1,6)
Wysokość przeszklenia nad terenem m	obc. wiatrem W = q x c kN/m²	mnożnik	obc. wiatrem W = q x c kN/m²	mnożnik
0-8	60	1,00	80	1,16
8-20	96	1.27	1,28	1,46
20-100	132	1,48	1.76	1.72
ponad 100	156	1.61	2,08	1.87

Budynek wieżowy - budynek, którego krótszy bok jest mniejszy od 1/5 wys. budynku.

Rodzaj szkła D S2	ruga tafla kło grube mm	Warstwa powietrza mm	Wymiary maks. szer. x wys. cm cm	Grubość łączna mm
Dwutaflowa
6 mm (2 x MD)	4,5	12	140x 244	23
7 mm (MD + DD)	5	12	140x244	24
8 mm (2 x DD)	5	12	160 x 300	26
10 mm (2 x 4,5 mm)	5	12	180x350	28
12mm(2 x 5,5mm)	5	12	180x350	30
Trójtaflowa
11 mm	5	12	140x240	29
14mm	5	12	160x300	32

Szyba zespolona z włóknem stalowym/Szyba zespolona bezpieczna

Obciążenie wiatrem

Przykład:

Długość szyby (cm)

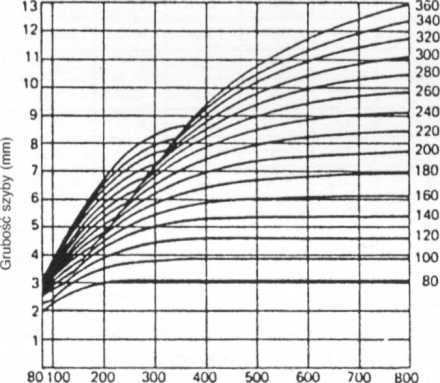

©Wykres obciążenia wiatrem do wyznaczania grubości szyb zespolonych wg DIN 1055

Określić min. grubość zewnętrznej tafli szyby zespolonej. Rodzaj szkła: lustrzane kryształowe, wymiary 160x180 cm, krótszy bok budynku większy od 1/5 jego wysokości. Wysokość przeszklenia nad terenem 12 m. Obciążenie wiatrem 0,96 kN/m². Na wykresie obciążenia wiatrem wyszukujemy dla wyżej podanej szerokości i wysokości tzw. podstawową grubość tafli. W przykładzie wynosi ona

4.2 mm. Wartość tę mnożymy przez mnożnik wzięty z powyższej tablicy. Dla wys. przeszklenia 8 - 20 m mnożnik 1,27. Stąd 4,2 x 1,27 *

5.3 mm. Tafla zewnętrzna musi mieć więc min. grubość

5.3 mm. Odpowiada jej grubość handlowa 6 mm.

Szyby zespolone przeciwsłoneczne

Tafla pochłaniająca jest w odcieniach szarym, brązowym lub zielonym, ze szkła ciągnionego lub lustrzanego kryształowego str. 137. Wobec zagrożenia naprężeniami termicznymi najlepiej stosować szkło wstępnie naprężone. Zaleca się ciemne ramiaki. Właściwość odbijania promieni słonecznych dzięki powłoce metalicznej. Najbardziej skuteczne użycie szyb przeciwsłonecznych przy zapewnieniu ich wentylacji od tyłu. Przepuszczalność szkła 32-65% zależnie od barwy.

Zależnie od rodzaju powłoki można dostosować barwę szyb do ich cech funkcjonalnych. Maks. rozmiar 350x250 cm.

zielona normalne 8 mm jasne szkło

szara normalne 8 mm jasne szkło

62%

przepuszczalność światła 65%

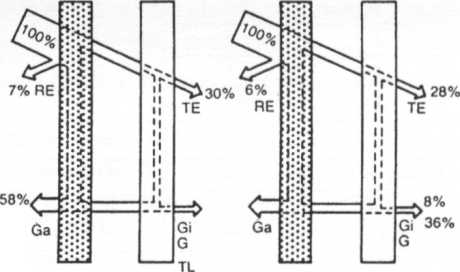

(?) Przepuszczalność światła szkła przeciwsłonecznego

przepuszczalność światła 32%

TE	- przepuszczalność promieniowania
Gi	- wtórne oddawanie ciepła
G	- łączny przepływ energii
RE	- odbicie promieniowania
Ga	- wtórne oddawanie ciepła
TL	- przepuszczalność światła rodzaju D 65

138
