cw 3 - opracowanie, Opracowanie wyników


Opracowanie wyników

f [Hz]

1/f [s]

Położenie słupa wody w rezonansie [cm]

λŚR / 2 [m]

λ [m]

Powietrze

700

0,0014285

0, 23, 47, 71, 95

0,24

0,48

900

0,0011111

5, 23, 42, 61, 80, 99

0,19

0,38

1200

0,0008333

13, 28, 42, 57, 71, 85, 100

0,145

0,29

CO2

700

0,0014285

3, 22, 41, 60, 79, 98

0,19

0,38

900

0,0011111

10, 25, 40, 55, 70, 85

0,15

0,3

1200

0,0008333

11, 23, 34, 45, 56, 68, 79, 90

12, 23, 34, 45, 56, 68, 79, 90

0,11

0,22

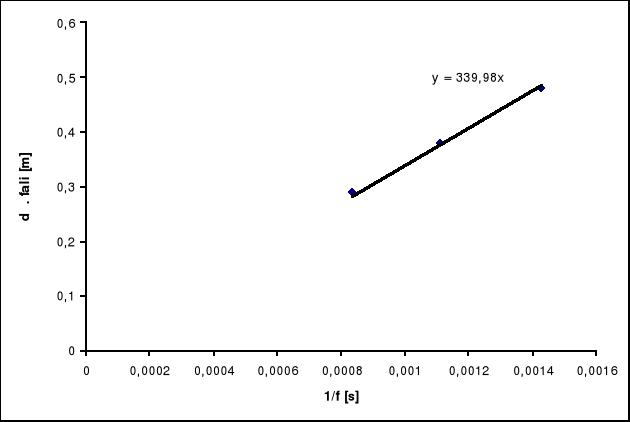

Wykres λ(1/f) dla powietrza

0x01 graphic

Wykres λ(1/f) dla CO2

0x01 graphic

Prędkości dźwięku w badanych gazach:

Wyznaczenie stosunku κ

0x08 graphic
0x01 graphic
0x01 graphic

gdzie : R = 8,3144 0x01 graphic
, T = 294 K

Dla powietrza : μ = 0,028964 g/mol κ = 1,369

Dla CO2 : μ = 0,04401 g/mol κ = 1,282

Obliczam liczbę stopni swobody korzystając ze wzoru:

0x01 graphic
0x01 graphic
0x01 graphic

Dla powietrza: i = 5 (przy zaokrągleniu do liczby naturalnej)

Dla CO2 : i = 7

Niepewności pomiarowe.

Przyjmuję błąd wyznaczenia maksimum na 1 cm, więc Δλ = 2 cm

Błąd częstotliwości Δf przyjmuję 10 Hz.

Niepewności wyznaczenia prędkości dźwięku w badanych gazach:

Tablicowe wartości prędkości:

Powietrze - 343,8 [m/s] (doświadczalne - 339,98 ± 3,21 [m/s] )

CO2 - 268 [m/s] (doświadczalne - 266,9 ± 1,55 [m/s] )

Porównując prędkości tablicowe z otrzymanymi w doświadczeniu można powiedzieć że są one zgodne, jedynie w przypadku powietrza wartość teoretyczna minimalnie nie mieści się w granicach błędu pomiarowego.

Wielkości teoretyczne stopni swobody:

Liczba stopni swobody dla powietrza wynosi 5, natomiast dla dwutlenku węgla 6 (ponieważ jest zbudowany z 3 cząsteczek). Doświadczalne wartości zgadzają nam się jedynie dla powietrza. W przypadku CO2 odchyłkę od poprawnych wartości mogła powodować temperatura, która nieznacznie zmieniona powoduje dość dużą zmianę stosunku κ.
