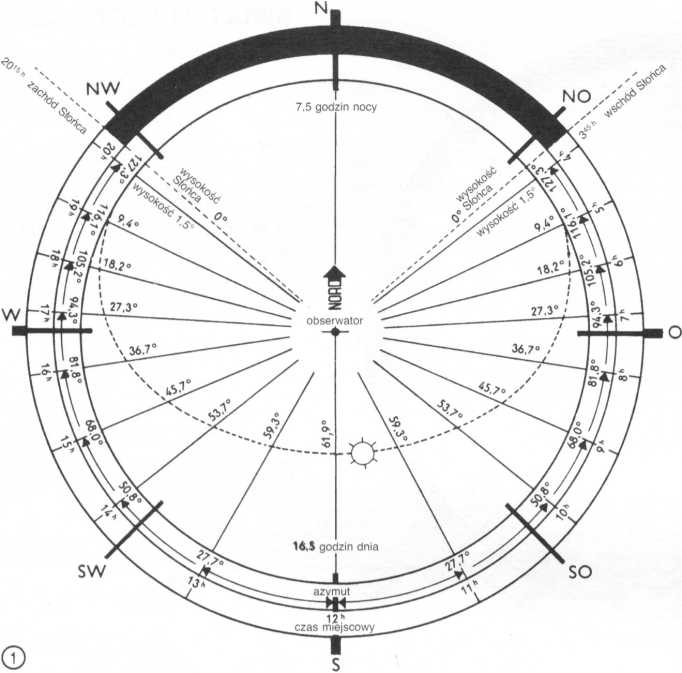

Droga Stońca w czasie przesilenia letniego (ok. 21 czerwca) - najdłuższy dzień roku. Szer. płn. 51,5° (Dortmund, Halle)


ŚWIATŁO SŁONECZNE

Zastosowanie

Wedtug poniżej przedstawionej metody można natychmiast odczytać nasłonecznienie planowanego budynku, jeśli jego projekt na kalce, odpowiednio do jego rzeczywistej orientacji względem północy, nałożymy na wykres drogi Słońca (lub na odwrót). Wykres odnosi się do szer. płn. 51,5° (Dortmund, Gott-ingen, Halle, Milicz).

Dla południowej części o szer. płn. 48° (Freiburg, Monachium, Salzburg, Wiedeń) należy do wpisanych wysokości Słońca dodać 3,5°. Dla północnej części o szer. płn. 55° (Flensburg, Born-holm, Królewiec) należy odjąć 3,5°. Stopnie wpisane w pierwszy zewnętrzny pierścień oznaczają azymut, tj. kąt, którym odmierza się pozorny ruch Słońca ze wschodu na zachód rzutowany na płaszczyznę poziomą. Czas miejscowy podany w drugim zewnętrznym pierścieniu pokrywa się z czasem normalnym dla dług. wsch. 15° (Zgorzelec, Stargard, Bornholm). W miejscowościach położonych dalej na wschód na każdy 1° długości czas miejscowy jest o 4 min. wcześniejszy od normalnego, dla każdego 1° długości na zachód od 15° - o 4 min. późniejszy od normalnego.

Czas trwania nasłonecznienia

Dzień jest prawie jednakowo długi w dniach od 21 maja do 21 lipca - 16 do 16 3/4 h, od 21 listopada do 21 stycznia - 8 1/4 do 7 1/2 h. W pośrednich miesiącach trwanie nasłonecznienia zmienia się miesięcznie o prawie 2 h. Rzeczywiste nasłonecznienie z racji mgły i chmur wynosi wbrew powyższym danym ledwie 40%. Ten stopień skuteczności w różnych miejscowościach jest b. odmienny. Sytuacja w Berlinie jest szczególnie korzystna (w lipcu prawie 50%, Stuttgart 35%). Dokładnych informacji udzielają stacje meteorologiczne.

Słońce a ciepło

Ilość ciepła pod gołym niebem zależy od pozycji Słońca i współczynnika oddawania ciepła przez powierzchnię terenu. Dlatego krzywa ilości ciepła opóźnia się ok. 1 miesiąca za krzywą wysokości Słońca, tzn. najcieplejszy dzień jest nie 21 czerwca, lecz pod koniec lipca, a najzimniejszy jest nie 21 grudnia, lecz w ostatnich dniach stycznia. Naturalnie stosunki i tu są nadzwyczaj odmienne w różnych miejscowościach.


N

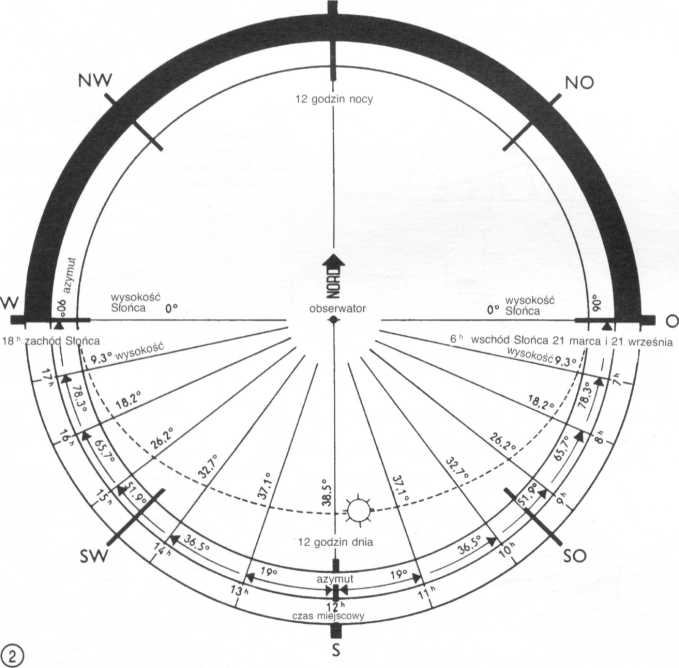

Droga Słońca w czasie równonocy wiosennej (ok. 21 marca) i równonocy jesiennej (ok. 23 września)


157
