I

Wykopy pod fundamenty należy wykonać o 15 - 20 cm płytsze i dopiero przed samym wykonaniem fundamentu należy je pogłębić do właściwego poziomu.

Wykopy o ścianach pionowych, nie zabezpieczonych, można wykonać tylko:

-    w gruntach nie nawilgoconych (suchych),

-    o naziomie nie obciążonym przy wykopie,

do głębokości:    - 2,0 ra w skałach litych,

-    1,0 m w skałach spękanych,

-    1,25 m w gruntach mało spoistych,

-    1,5 m w gruntach spoistych,

Po deszczach istnieje możliwość obsunięcia się ścian takiego wykopu,

ZABEZPIECZENIA ŚCIAN WYKOPÓW

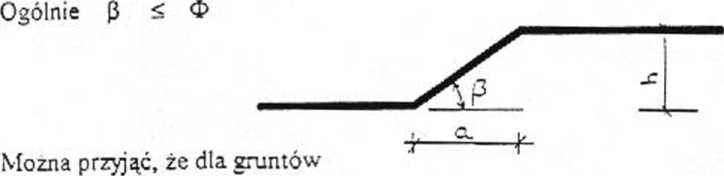

POPRZEZ BEZPIECZNE NACHYLENIE SKARP WYKOPU Bezpieczne nachylenie ścian wykopu wynika ze stateczności zbocza

sypkich h:a < 1 : 1,5    *

mało spoistych h.a < 1 : 1,25    ^%

spoistych h:a < 1: 0,5

POPRZEZ DESKOWANIE PIONOWYCH ŚCIAN' WYKOPU

-    deskowanie ażurowe w gruntach spoistych,

-    deskow-anie pełne w gruntach sypkich,

-    ścianki szczelne gdy dno wykopu poniżej poziomu wody gruntowej.

Obudowy rozpierane:

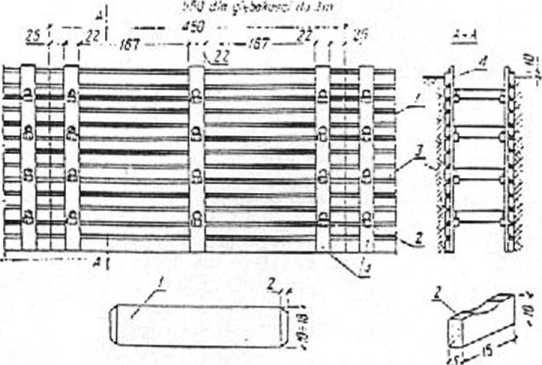

2Lł6<T7i«3eai« kiła w-ykoju w^jkPpfTesirten.iego ilciko^inkm poziomym

/ — rorpórta, 1 — podkJłdka, J - dyle nilowe profilowane, * - iyla drewnia-oe Cla®) *rui>. 4-3 cm, ner. 20-13 cm

Rorpdfki stalowe

Zabezpieczenie icufl wykopu deskowirJea po do mym atutowym / - pomost. 3 - deska pionowa. 3 - dyle poziome, * - rezpdtka. i - podkładka
