Zasada zmiany kierunku, (tj. prowadzenia światła)

ŚWIATŁO DZIENNE

—► CD

(0 Czytelnia publiczna Mount Airy, Płn. Karolina USA -* CD

(?) przeszklenie

(D pryzmat szklany

powierzchnia ^ lustrzana

(4) izolacja

(5) pryzmat szklany

(?) przeszklenie

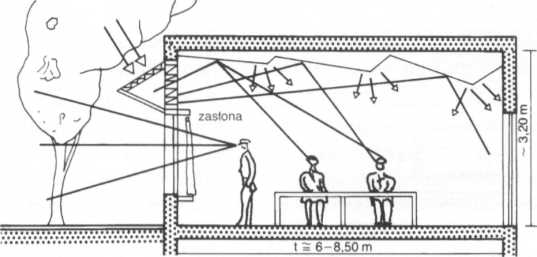

Prowadzenie światła (światło boczne)

Ze wzrostem głębokości wnętrza (normalnie 5-7 m) spada natężenie światła dziennego (patrz krzywe ilorazu oświetlenia dziennego). Dzięki prowadzeniu światła możliwe jest dobre oświetlenie światłem dziennym także przy większych głębokościach.

Podstawy

Prowadzenie światła opiera się na zasadzie kąt wejścia = kąt wyjścia. Jego celem jest © :

- bardziej równomierny rozkład światła dziennego,

- lepsze oświetlenie w głębi pomieszczenia,

- uniknięcie oślepienia przy wysokim słońcu, wykorzystanie zimowego słońca,

- przysłonięcie nadmiernej jasności w zenicie lub wykorzystanie jej pośrednio,

- prowadzenie światła szczególnie mocno rozproszonego,

- brak dodatkowych osłon przeciwsłonecznych (poza drzewami), przysłony występują jedynie wewnątrz.

Reflektory

Umieszcza się je przed lub za oknami, w okolicy ślemienia. Są to płaszczyzny lustrzane, polerowane lub białe, które znacznie polepszają równomierność oświetlenia, zwłaszcza przy odpowiednim ukształtowaniu sufitu. Ew. przysłona między ślemieniem a sufitem -> 0. Pryzmaty

Pryzmaty optyczne umożliwiają świadomą selekcję i prowadzenie promienia -» 0. Płyty z pryzmatami odbijają światło słoneczne (z nieznacznym odchyleniem), przepuszczając tylko światło rozproszone od nieba. Dla zatrzymania światła słonecznego płyty z pryzmatami powleka się srebrem. Płyty takie zapewniają wystarczające oświetlenie dzienne aż do głębokości wnętrza 8 m.

Wyglądanie, przysłony

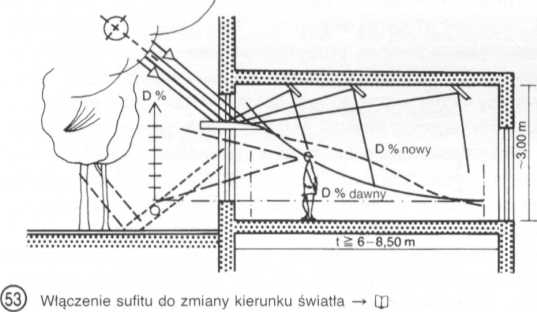

Przez prowadzenie światła i odpowiednie ukształtowanie sufitu (jako reflektora) polepsza się oświetlenie w głębi ©. Możliwość wyglądania pozostaje. Światło z zenitu zostaje przysłonięte. Tylko w zimie jest konieczna ochrona przed oślepieniem.

Szkło refleksyjne, pustaki szklane, żaluzje Systemy selekcji i prowadzenia światła -» ©:

- szkło refleksyjne odbija światło w lecie, a przepuszcza w zimie,

- pustaki szklane (luksfery): jeśli pryzmatyczne, to polepszają równomierność,

- żaluzje: przestawne jasne żaluzje zewnętrzne prowadzą światło dzienne.

Przykłady prowadzenia światła przez sufity w muzeach -> ©.
