V. Instalacja elektryczna

7.1. Ogólna budowa

instalacji elektrycznej

Instalacja elektryczna motorowerów jest zespołem na ogól mało znanym przez użytkowników. Dzieje się tak prawdopodobnie dlatego, iż w przeciwieństwie do innych zespołów mechanicznych, nie wszystkie zjawiska zachodzące w instalacji elektrycznej można zobaczyć i naprawić bez znajomości zasad ich pracy. Stąd też nie zawsze potrafimy poradzić sobie nawet z dość prostymi nie-domaganiami, które powodują przerwę w pracy silnika.

Opisując instalację elektryczną postaramy się w maksymalnym stopniu zilustrować ją przy pomocy rysunków i schematów. Dokładne poznanie budowy instalacji oraz zjawisk w niej zachodzących jest warunkiem szybkiej lokalizacji i usunięcia ewentualnego uszkodzenia.

' W każdej instalacji elektrycznej można wyróżnić trzy zasadnicze elementy:

1)    źródło energii elektrycznej,

2)    odbiornik,

3)    przewody łączące źródło energii elektrycznej z odbiornikiem. Elementem dodatkowym powszechnie występującym w instalacji elektrycznej jest wyłącznik. Służy on do zmiany stanu pracy obwodu elektrycznego. Warunkiem powstania prądu w obwodzie z wyłącznikiem jest jego zamknięcie. Otworzenie wyłącznika (jak na rys. 7-1) powoduje przerwanie prądu w obwodzie.

Tak więc pod nazwą „instalacja elektryczna" rozumieć będziemy wszystkie elementy służące da:

—    wytworzenia energii elektrycznej,

—    przesyłu (rozdziału) energii elektrycznej,

—    odbioru energii elektrycznej.

Na rysunku 7-2 przedstawiamy rozmieszczenie poszczególnych elementów instalacji elektrycznej motoroweru Komar, natomiast

rysunku 7-3 lej schemat. Po dokładnym zapoznaniu się * ryson Cfmf stwlerdzniiy.    r»a wyposażenie elektryczne motoroweru

Komar składają siQ dwie instalacje:

1)    instalacja prądu zmiennego,

2)    instalacja prądu stałego.

Rys. *7—1. Zasadnicze elementy instalacji elektrycznej

X _ źródło energii elektrycznej.

* - przewody. 3 - wyłącznik. d -

odbiornik

Do instalacji prądu zmiennego należą (rys. 7-2):

1. Prądnica - iskrownik 2, która jest źródłem energii elelctryc*—

nej prądu zmiennego dla dwóch obwodów:

- obwodu wysokiego napięcia (około 12 OOO V), tzw. instalacji

zapłonowej,    _ _t _

- obwodu niskiego napięcia (6    V>» tzw. instalacji oświetleniowej.

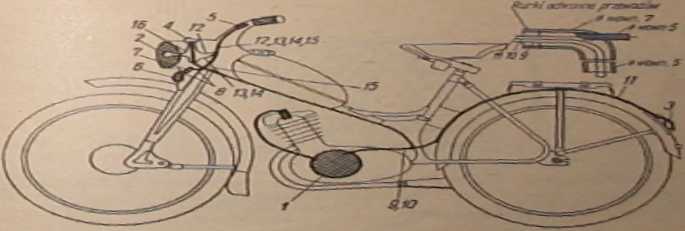

Rys. 7-2. Hozimicsszczenie urządzeA i części elektrycznych motoroweru Komar

1 — prądnlca-lakrownlk. * — element optyczny x iarAwką. 3 — lampa tylną * iarowką.

* — etacyjka. 3 — przełącznik AwUtd. S — sygnał elektryczny. 7 — ogniwo. « —-

przewodów. 9 «*o 19 — przewody

2- Odbiorniki - którymi są:

-- świeca zapłonowa (w obwodzie wysokiego napięcia),

■— żarówka lampy przedniej 2 i tylnej 3 (w obwodzie niskiego napięcia).

przewody O, 20, 22, 22, 13, 14, 26, 17.

3.
