Badanie prądnicy bocznikowej prądu stałego 1

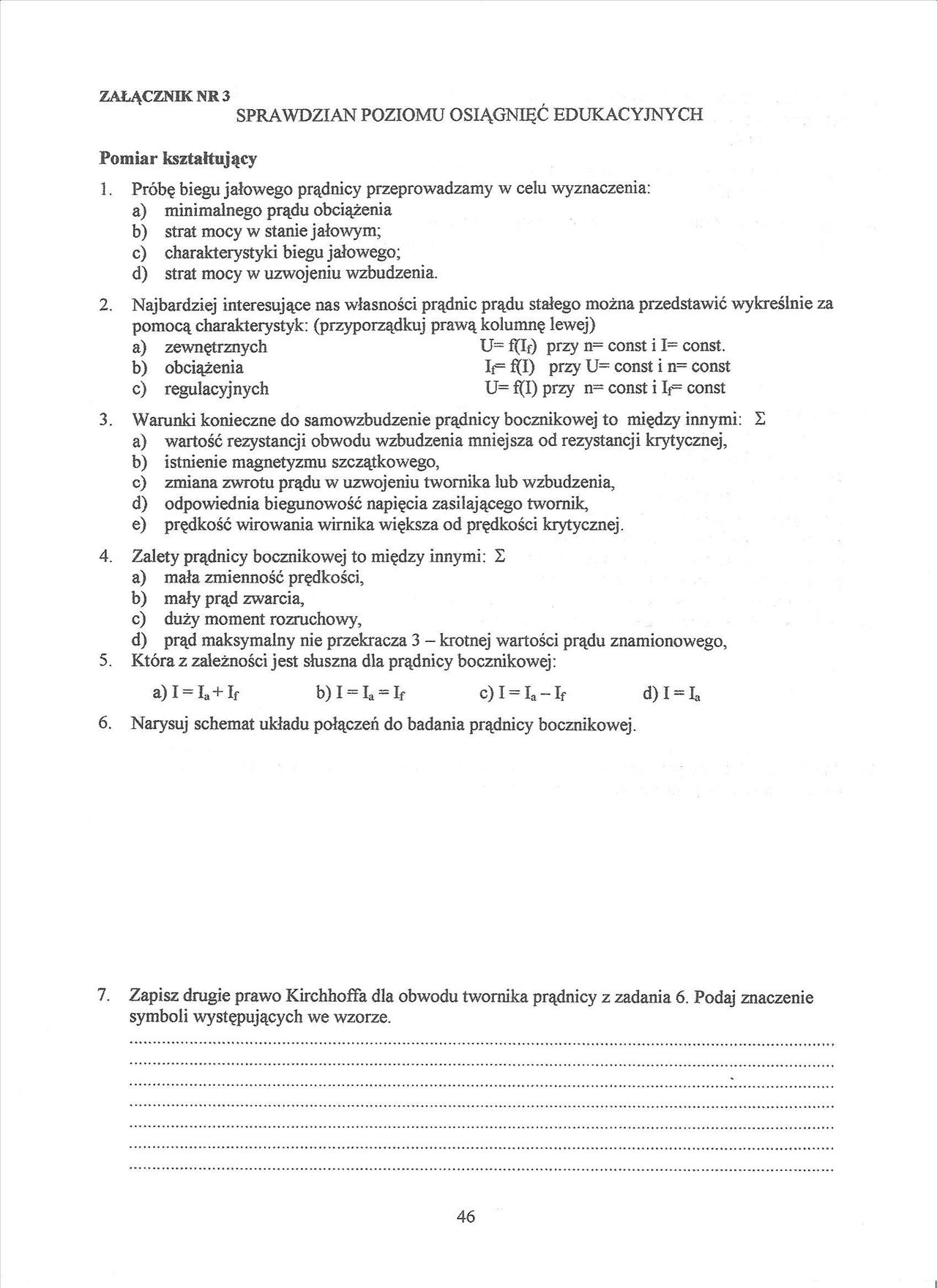

ZAŁĄCZNIK NR 3

SPRAWDZIAN POZIOMU OSIĄGNIĘĆ EDUKACYJNYCH Pomiar kształtujący

1.    Próbę biegu jałowego prądnicy przeprowadzamy w celu wyznaczenia:

a)    minimalnego prądu obciążenia

b)    strat mocy w stanie jałowym;

c)    charakterystyki biegu jałowego;

d)    strat mocy w uzwojeniu wzbudzenia.

2.    Najbardziej interesujące nas własności prądnic prądu stałego można przedstawić wykreślnie za pomocą charakterystyk: (przyporządkuj prawą kolumnę lewej)

a)    zewnętrznych    U= f(If)    przy n= const i 1= const.

b)    obciążenia    If= f(I)    przy U= const i n= const

c)    regulacyjnych    U= f(I)    przy n= const i If= const

3.    Warunki konieczne do samowzbudzenie prądnicy bocznikowej to między innymi: S

a)    wartość rezystancji obwodu wzbudzenia mniejsza od rezystancji krytycznej,

b)    istnienie magnetyzmu szczątkowego,

c)    zmiana zwrotu prądu w uzwojeniu twomika lub wzbudzenia,

d)    odpowiednia biegunowość napięcia zasilającego twomik,

e)    prędkość wirowania wirnika większa od prędkości krytycznej.

4.    Zalety prądnicy bocznikowej to między innymi: Z

a)    mała zmienność prędkości,

b)    mały prąd zwarcia,

c)    duży moment rozruchowy,

d)    prąd maksymalny nie przekracza 3 - krotnej wartości prądu znamionowego,

5.    Która z zależności j est słuszna dla prądnicy bocznikowej:

a)I = I_a+If    b)I = Ia = If    C)I = Ia-If    d) I = Ę

6.    Narysuj schemat układu połączeń do badania prądnicy bocznikowej.

7. Zapisz drugie prawo Kirchhoffa dla obwodu twomika prądnicy z zadania 6. Podaj znaczenie symboli występujących we wzorze.

46
