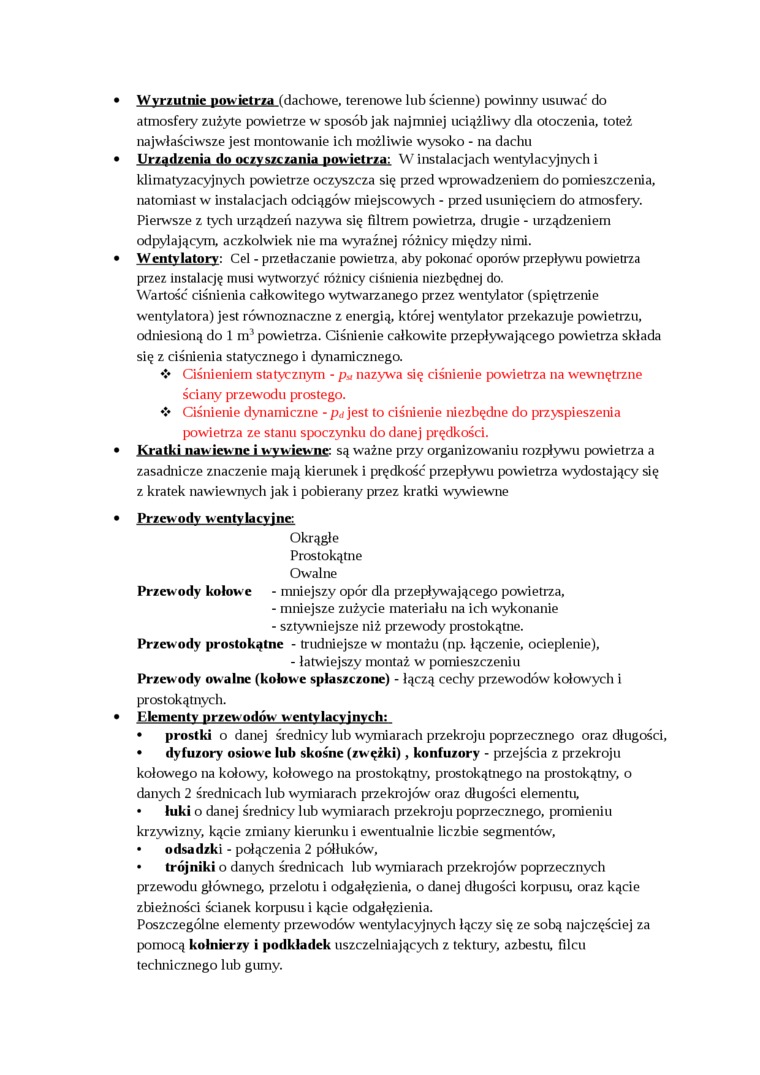

Wyrzutnie pow ietrza (dachowe, terenowe lub ścienne) powinny usuwać do atmosfery zużyte powietrze w sposób jak najmniej uciążliwy dla otoczenia, toteż najwłaściwsze jest montowanie ich możliwie wysoko - na dachu Urządzenia do oczyszczania powietrza; W instalacjach wentylacyjnych i klimatyzacyjnych powietrze oczyszcza się przed wprowadzeniem do pomieszczenia, natomiast w instalacjach odciągów miejscowych - przed usunięciem do atmosfery. Pierwsze z tych urządzeń nazywa się filtrem powietrza, drugie - urządzeniem odpylającym, aczkolwiek nie ma wyraźnej różnicy między nimi.

Wentylatory: Cel - przetłaczanie powietrza, aby pokonać oporów przepływu powietrza przez instalację musi wytworzyć różnicy ciśnienia niezbędnej do.

Wartość ciśnienia całkowitego wytwarzanego przez wentylator (spiętrzenie wentylatora) jest równoznaczne z energią, której wentylator przekazuje powietrzu, odniesioną do 1 m³ powietrza. Ciśnienie całkowite przepływającego powietrza składa się z ciśnienia statycznego i dynamicznego.

❖    Ciśnieniem statycznym - p* nazywa się ciśnienie powietrza na wewnętrzne ściany przewodu prostego.

❖    Ciśnienie dynamiczne - p_ti jest to ciśnienie niezbędne do przyspieszenia powietrza ze stanu spoczynku do danej prędkości.

Kratki nawiewne i wywiewne: są ważne przy organizowaniu rozpływu powietrza a zasadnicze znaczenie mają kierunek i prędkość przepływu powietrza wydostający się z kratek nawiewnych jak i pobierany przez kratki wywiewne

Przewody wentylacyjne:

Okrągłe

Prostokątne

Owalne

Przewody kołowe - mniejszy opór dla przepływającego powietrza,

-    mniejsze zużycie materiału na ich wykonanie

-    sztywniejsze niż przewody prostokątne.

Przewody prostokątne - trudniejsze w montażu (np. łączenie, ocieplenie),

- łatwiejszy montaż w pomieszczeniu

Przewody owalne (kołowe spłaszczone) - łączą cechy przewodów kołowych i prostokątnych.

P.łementy przewodów wentylacyjnych:

•    prostki o danej średnicy lub wymiarach przekroju poprzecznego oraz długości,

•    dyfuzory osiowe lub skośne (zwężki), konfuzory - przejścia z przekroju kołowego na kołowy, kołowego na prostokątny, prostokątnego na prostokątny, o danych 2 średnicach lub wymiarach przekrojów oraz długości elementu,

•    łuki o danej średnicy lub wymiarach przekroju poprzecznego, promieniu krzywizny, kącie zmiany kierunku i ewentualnie liczbie segmentów,

•    odsadzki - połączenia 2 półłuków,

•    trójniki o danych średnicach lub wymiarach przekrojów poprzecznych przewodu głównego, przelotu i odgałęzienia, o danej długości korpusu, oraz kącie zbieżności ścianek korpusu i kącie odgałęzienia.

Poszczególne elementy przewodów wentylacyjnych łączy się ze sobą najczęściej za pomocą kołnierzy i podkładek uszczelniających z tektury, azbestu, filcu technicznego lub gumy.
