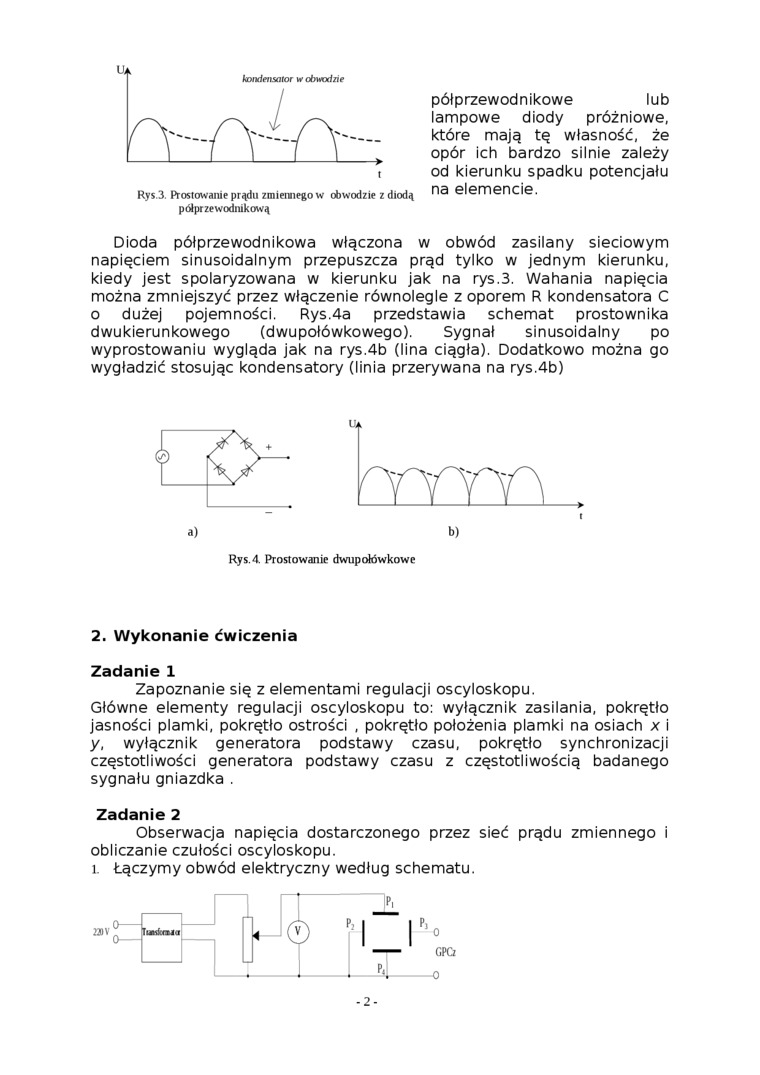

Rys.3. Prostowanie prądu zmiennego w obwodzie z diodą półprzewodnikową

lub

półprzewodnikowe    lub

lampowe diody próżniowe, które mają tę własność, że opór ich bardzo silnie zależy od kierunku spadku potencjału na elemencie.

Dioda półprzewodnikowa włączona w obwód zasilany sieciowym napięciem sinusoidalnym przepuszcza prąd tylko w jednym kierunku, kiedy jest spolaryzowana w kierunku jak na rys.3. Wahania napięcia można zmniejszyć przez włączenie równolegle z oporem R kondensatora C o dużej pojemności. Rys.4a przedstawia schemat prostownika dwukierunkowego (dwupołówkowego). Sygnał sinusoidalny po wyprostowaniu wygląda jak na rys.4b (lina ciągła). Dodatkowo można go wygładzić stosując kondensatory (linia przerywana na rys.4b)

b)

2. Wykonanie ćwiczenia Zadanie 1

Zapoznanie się z elementami regulacji oscyloskopu.

Główne elementy regulacji oscyloskopu to: wyłącznik zasilania, pokrętło jasności plamki, pokrętło ostrości , pokrętło położenia plamki na osiach x i y, wyłącznik generatora podstawy czasu, pokrętło synchronizacji częstotliwości generatora podstawy czasu z częstotliwością badanego sygnału gniazdka .

Zadanie 2

Obserwacja napięcia dostarczonego przez sieć prądu zmiennego i obliczanie czułości oscyloskopu, i. Łączymy obwód elektryczny według schematu.

-2-
