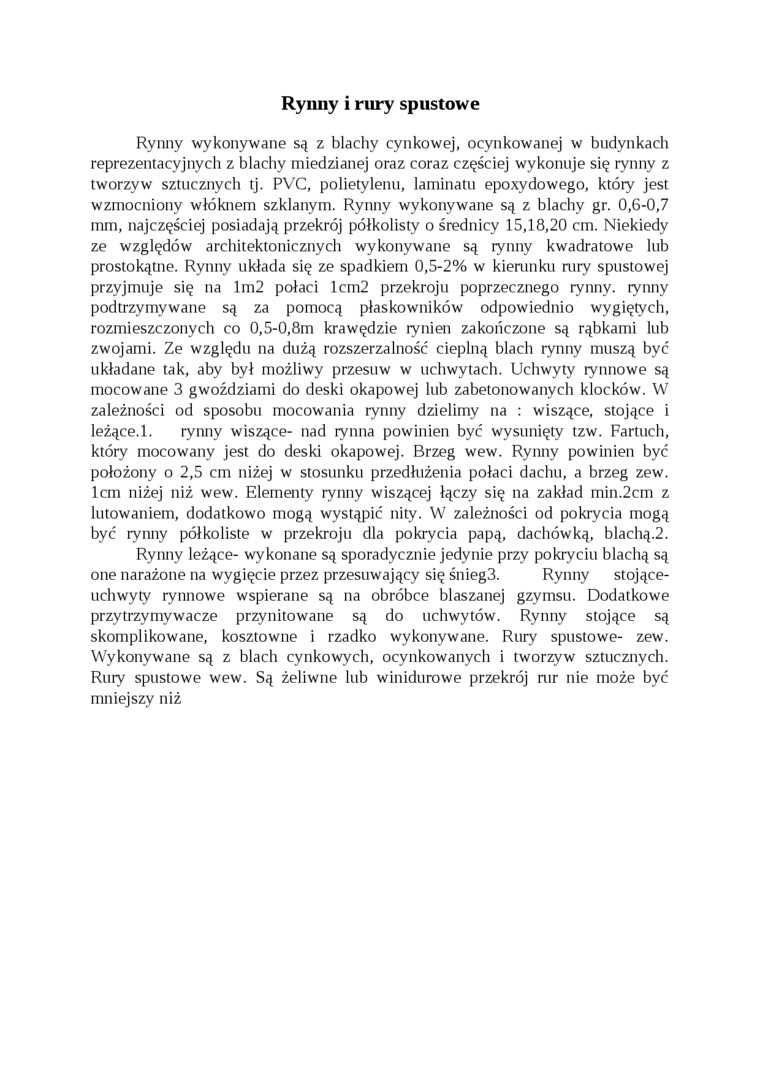

Rynny i rury spustowe

Rynny wykonywane są z blachy cynkowej, ocynkowanej w budynkach reprezentacyjnych z blachy miedzianej oraz coraz częściej wykonuje się rynny z tworzyw sztucznych tj. PVC, polietylenu, laminatu epoxydowego, który jest wzmocniony włóknem szklanym. Rynny wykonywane są z blachy gr. 0,6-0,7 mm, najczęściej posiadają przekrój półkolisty o średnicy 15,18,20 cm. Niekiedy ze względów architektonicznych wykonywane są rynny kwadratowe lub prostokątne. Rynny układa się ze spadkiem 0,5-2% w kierunku rury spustowej przyjmuje się na lm2 połaci lcm2 przekroju poprzecznego rynny, rynny podtrzymywane są za pomocą płaskowników odpowiednio wygiętych, rozmieszczonych co 0,5-0,8m krawędzie rynien zakończone są rąbkami lub zwojami. Ze względu na dużą rozszerzalność cieplną blach rynny muszą być układane tak, aby był możliwy przesuw w uchwytach. Uchwyty tynnowe są mocowane 3 gwoździami do deski okapowej lub zabetonowanych klocków. W zależności od sposobu mocowania rynny dzielimy na : wiszące, stojące i leżące.l. rynny wiszące- nad tynna powinien być wysunięty tzw. Fartuch, który mocowany jest do deski okapowej. Brzeg wew. Rynny powinien być położony o 2,5 cm niżej w stosunku przedłużenia połaci dachu, a brzeg zew. lcm niżej niż wew. Elementy rynny wiszącej łączy się na zakład min.2cm z lutowaniem, dodatkowo mogą wystąpić nity. W zależności od pokrycia mogą być rynny półkoliste w przekroju dla pokrycia papą, dachówką, blachą.2.

Rynny leżące- wykonane są sporadycznie jedynie przy pokryciu blachą są one narażone na wygięcie przez przesuwający się śnieg3. Rynny stojące-uchwyty rynnowe wspierane są na obróbce blaszanej gzymsu. Dodatkowe przytrzymywacze przynitowane są do uchwytów. Rynny stojące są skomplikowane, kosztowne i rzadko wykonywane. Rury spustowe- zew. Wykonywane są z blach cynkowych, ocynkowanych i tworzyw sztucznych. Rury spustowe wew. Są żeliwne lub winidurowe przekrój rur nie może być mniejszy niż
