- ilość pikseli w wierszach i kolumnach (np. 1600x1200).
• całkowita ilość pikseli (np. 2 mpix - 1600x1200 = 1920000 ~ 2000000).

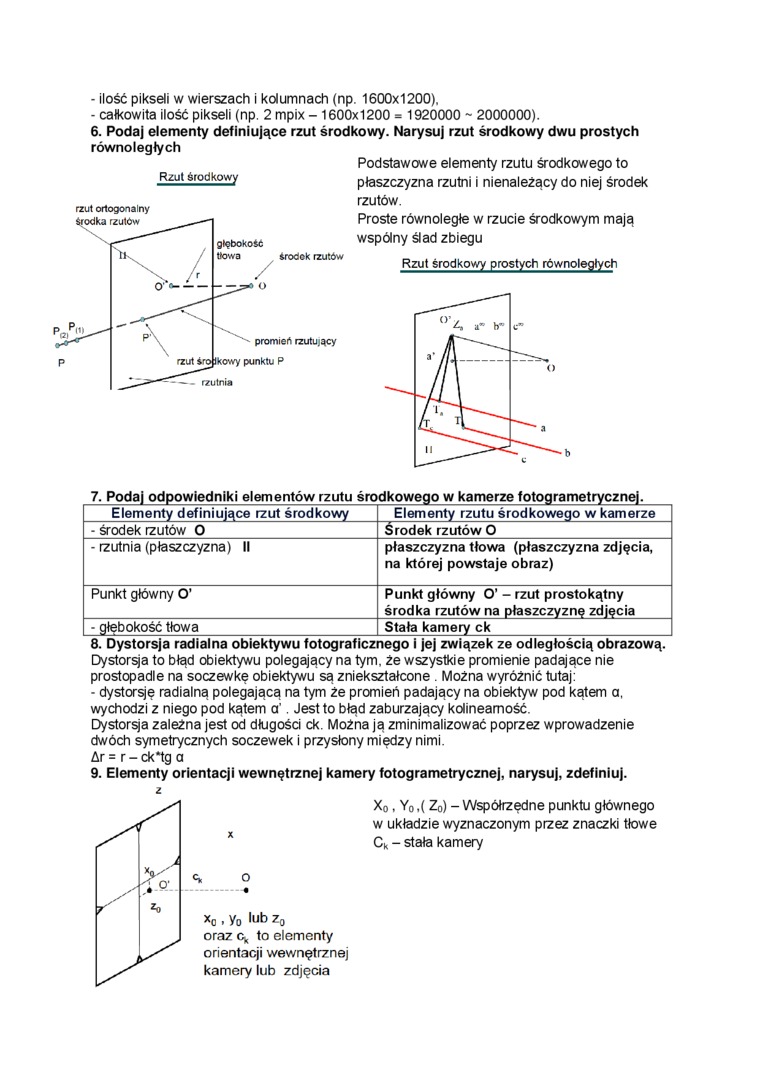

6. Podaj elementy definiujące rzut środkowy. Narysuj rzut środkowy dwu prostych równoległych
Rzut środkowy
rzut ortogonalny
Podstawowe elementy rzutu środkowego to płaszczyzna rzutni i nienależący do niej środek rzutów.
Proste równoległe w rzucie środkowym mają wspólny ślad zbiegu
Rzut środkowy prostych równoległych
7. Podaj odpowiedniki elementów rzutu środkowego w kamerze fotogrametrycznej.
Elementy definiujące rzut środkowy |
Elementy rzutu środkoweąo w kamerze |
- środek rzutów O |
Środek rzutów O |
- rzutnia (płaszczyzna) II |
płaszczyzna tłowa (płaszczyzna zdjęcia, na której powstaje obraz) |
Punkt główny O’ |
Punkt główny O’ - rzut prostokątny środka rzutów na płaszczyznę zdjęcia |
■ głębokość tłowa |
Stała kamery ck |
8. Dystorsja radialna obiektywu fotograficznego i jej związek ze odległością obrazową.
Dystorsja to błąd obiektywu polegający na tym. że wszystkie promienie padające nie prostopadle na soczewkę obiektywu są zniekształcone . Można wyróżnić tutaj:
• dystorsję radialną polegającą na tym że promień padający na obiektyw pod kątem a. wychodzi z niego pod kątem a'. Jest to błąd zaburzający kolineamość.
Dystorsja zależna jest od długości ck. Można ją zminimalizować poprzez wprowadzenie dwóch symetrycznych soczewek i przysłony między nimi. ńr = r-ck‘tg a
9. Elementy orientacji wewnętrznej kamery fotogrametrycznej, narysuj, zdefiniuj.
X0, Y0,(Zo) - Współrzędne punktu głównego w układzie wyznaczonym przez znaczki tłowe Ck - stała kamery
x0 , y„ lub z0 oraz c* to elementy orientacji wewnętrznej kamery lub zdjęcia
