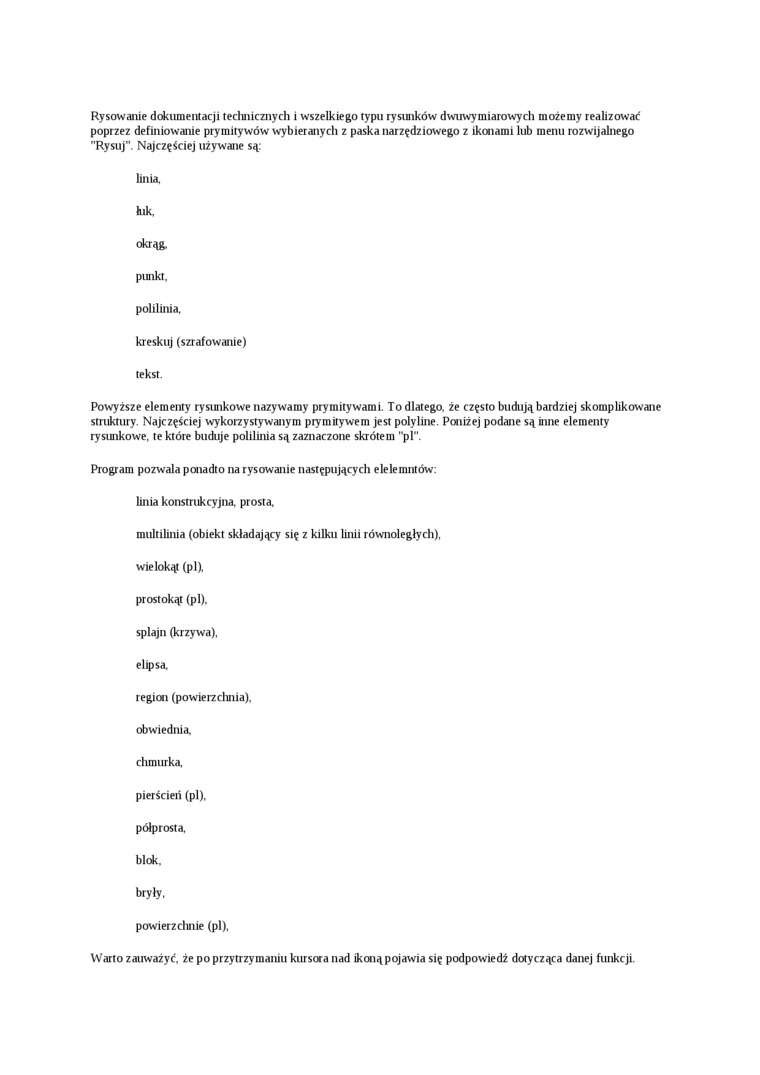

Rysowanie dokumentacji technicznych i wszelkiego typu rysunków dwuwymiarowych możemy realizować poprzez definiowanie prymitywów wybieranych z paska narzędziowego z ikonami lub menu rozwijalnego "Rysuj". Najczęściej używane są:

linia.

Kik.

okrąg.

pimkt.

polilinia,

kreskuj (szrafowanie) tekst.

Powyższe elementy rysunkowe nazywamy prymitywami. To dlatego, że często budują bardziej skomplikowane struktury. Najczęściej wykorzystywanym ptymitywem jest polyline. Poniżej podane są inne elementy rysunkowe, te które buduje polilinia są zaznaczone skrótem "pi".

Program pozwala ponadto na rysowanie następujących elelemntów:

linia konstrukcyjna, prosta.

multilinia (obiekt składający się z kilku linii równoległych).

wielokąt (pl).

prostokąt (pl),

splajn (krzywa).

elipsa.

region (powierzchnia),

obwiednia.

chmurka.

pierścień (pl),

półprosta.

blok.

bryły.

powierzcluńe (pl).

Warto zauważyć, że po przytrzymaniu kursora nad ikoną pojawia się podpowiedź dotycząca danej funkcji.
