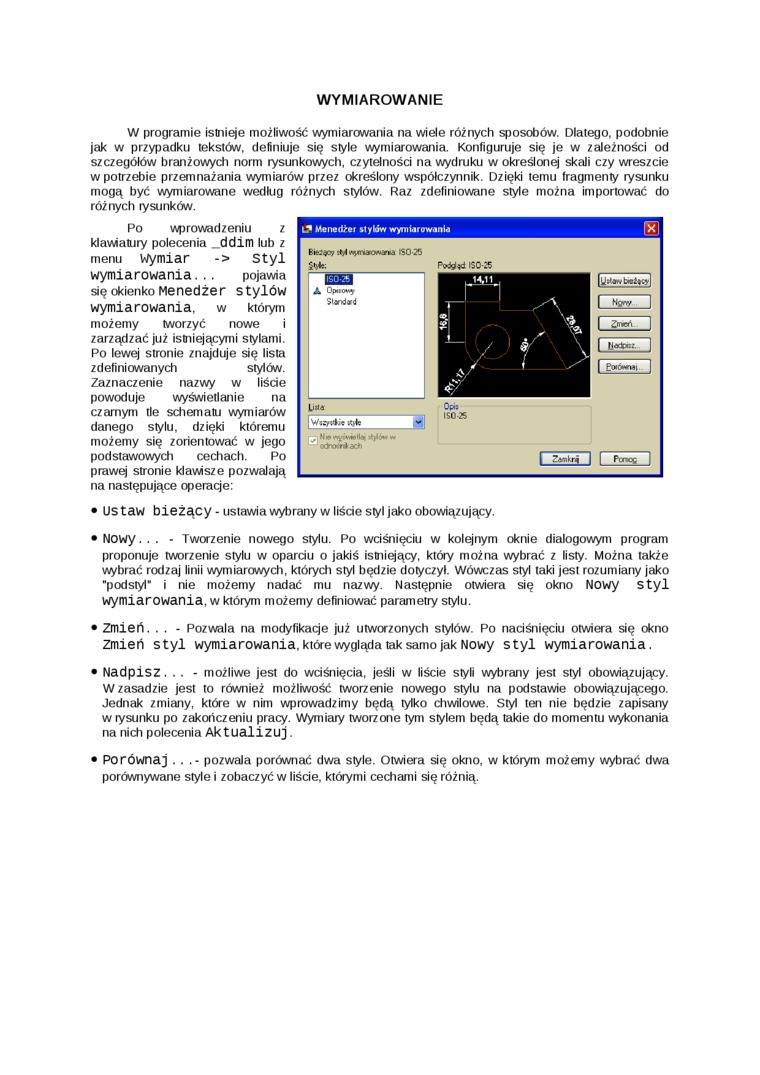

WYMIAROWANIE
W programie istnieje możliwość wymiarowania na wiele różnych sposobów. Dlatego, podobnie jak w przypadku tekstów, definiuje się style wymiarowania. Konfiguruje się je w zależności od szczegółów branżowych norm rysunkowych, czytelności na wydruku w określonej skali czy wreszcie w potrzebie przemnażania wymiarów przez określony współczynnik. Dzięki temu fragmenty rysunku mogą być wymiarowane według różnych stylów. Raz zdefiniowane style można importować do różnych rysunków.
Po wprowadzeniu z klawiatury polecenia _ddim lub z menu Wymiar -> Styl wymiarowania. . . pojawia się okienko Menedżer s tyłów wymiarowania, w którym możemy tworzyć nowe i zarządzać już istniejącymi stylami.
Po lewej stronie znajduje się lista zdefiniowanych stylów.
Zaznaczenie nazwy w liście powoduje wyświetlanie na czarnym tle schematu wymiarów danego stylu, dzięki któremu możemy się zorientować w jego podstawowych cechach. Po prawej stronie klawisze pozwalają na następujące operacje:
• US taw bieżący - ustawia wybrany w liście styl jako obowiązujący.
• Nowy...» Tworzenie nowego stylu. Po wciśnięciu w kolejnym oknie dialogowym program proponuje tworzenie stylu w oparciu o jakiś istniejący, który można wybrać z listy. Można także wybrać rodzaj linii wymiarowych, których styl będzie dotyczył. Wówczas styl taki jest rozumiany jako "podstyl" i nie możemy nadać mu nazwy. Następnie otwiera się okno Nowy styl wymiarowania, w którym możemy definiować parametry stylu.
• Zmień. . . - Pozwala na modyfikacje już utworzonych stylów. Po naciśnięciu otwiera się okno Zmień styl wymiarowania, które wygląda tak samo jak Nowy styl wymiarowania.
• NadpiSZ... - możliwe jest do wciśnięcia, jeśli w liście styli wybrany jest styl obowiązujący. W zasadzie jest to również możliwość tworzenie nowego stylu na podstawie obowiązującego. Jednak zmiany, które w nim wprowadzimy będą tylko chwilowe. Styl ten nie będzie zapisany w rysunku po zakończeniu pracy. Wymiary tworzone tym stylem będą takie do momentu wykonania na nich polecenia Aktualizuj.
• Porównaj .. . - pozwala porównać dwa style. Otwiera się okno, w którym możemy wybrać dwa porównywane style i zobaczyć w liście, którymi cechami się różnią.
L? Menedżer stylów wymiarowani*
Bitó^cy sM fwnaofun* ISO 25 Styłe;
N w wytwwilrł rtjłć** * afrx.fr*;**
PoósTod 150-25
|U>toivb«l»Łł1
I Kg"? I
Zmeń
POfĆWTMt
0c<: ISO 25
| Zant.rą | [ Pcnos
