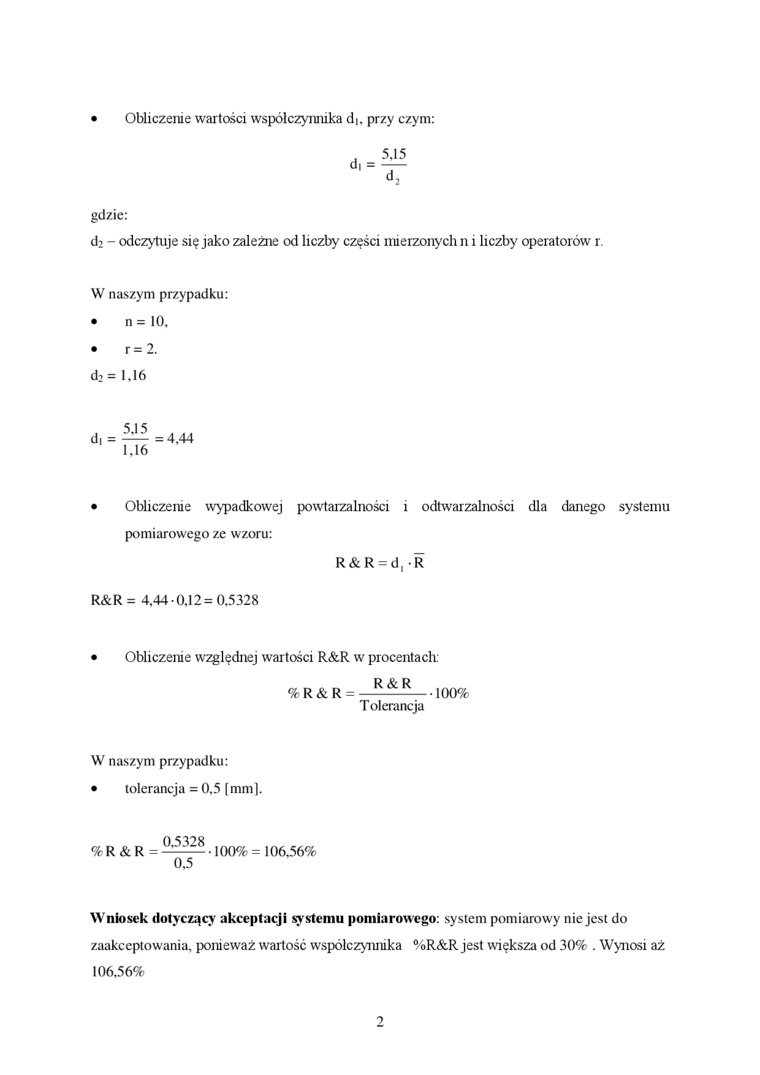

Obliczenie wartości współczynnika di, przy czym:

d, =

5.15

d.

gdzie:

d2 - odczytuje się jako zależne od liczby części mierzonych n i liczby operatorów r

W naszym przypadku:

•    n = 10.

•    r= 2.

d>= 1,16

• Obliczenie wypadkowej powtarzalności i odtwarzalności dla danego systemu pomiarowego ze wzoru:

R & R = d, R

R&R = 4,44 0,12 =0,5328 • Obliczenie względnej wartości R&R w procentach:

% R & R = ^R&R—100% T olerancja

W naszym przypadku:

• tolerancja = 0,5 [mm].

0 S328

% R & R =    -100% = 106,56%

0,5

Wniosek dotyczący akceptacji systemu pomiarowego: system pomiarowy nie jest do zaakceptowania, ponieważ wartość wspólczymuka %R&R jest większa od 30% . Wynosi aż 106,56%
