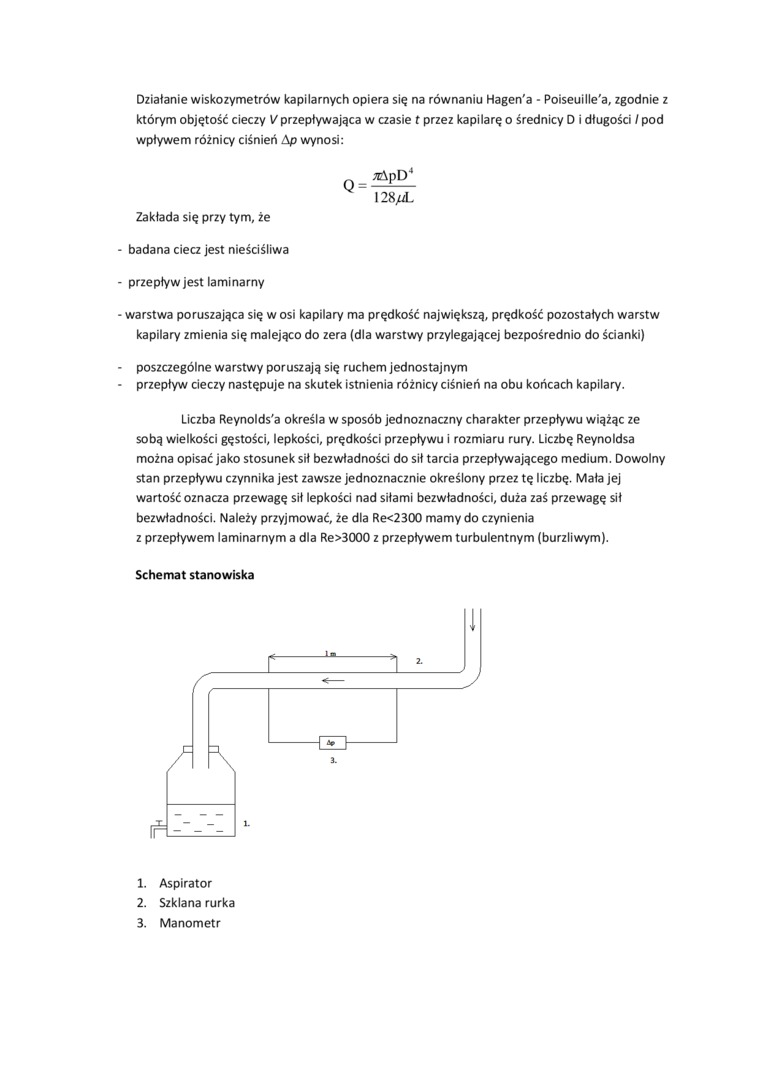

Działanie wiskozymetrów kapilarnych opiera się na równaniu Hagen'a - Poiseuille'a, zgodnie z którym objętość cieczy V przepływająca w czasie t przez kapilarę o średnicy D i długości / pod wpływem różnicy ciśnień Ap wynosi:

MpD⁴

128/zL

Zakłada się przy tym, że badana ciecz jest nieściśliwa przepływ jest laminarny

warstwa poruszająca się w osi kapilary ma prędkość największą, prędkość pozostałych warstw kapilary zmienia się malejąco do zera (dla warstwy przylegającej bezpośrednio do ścianki)

poszczególne warstwy poruszają się ruchem jednostajnym

przepływ cieczy następuje na skutek istnienia różnicy ciśnień na obu końcach kapilary.

Liczba Reynolds'a określa w sposób jednoznaczny charakter przepływu wiążąc ze sobą wielkości gęstości, lepkości, prędkości przepływu i rozmiaru rury. Liczbę Reynoldsa można opisać jako stosunek sił bezwładności do sił tarcia przepływającego medium. Dowolny stan przepływu czynnika jest zawsze jednoznacznie określony przez tę liczbę. Mała jej wartość oznacza przewagę sił lepkości nad siłami bezwładności, duża zaś przewagę sił bezwładności. Należy przyjmować, że dla Re<2300 mamy do czynienia z przepływem laminarnym a dla Re>3000 z przepływem turbulentnym (burzliwym).

Schemat stanowiska

1.    Aspirator

2.    Szklana rurka

3.    Manometr
