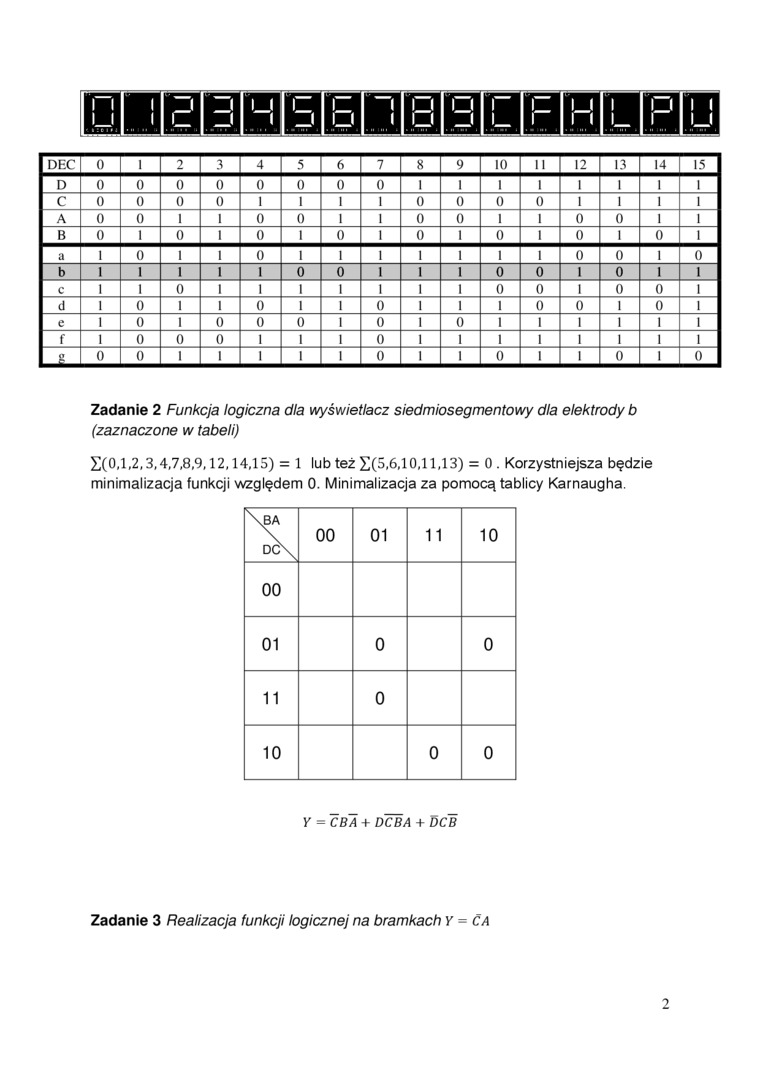

Zadanie 2 Funkcja logiczna dla wyświetlacz siedmiosegmentowy dla elektrody b (zaznaczone w tabeli)

1(0,1,2,3,4,7,8,9.12,14,15) = 1 lub też £(5,6,10,11,13) = 0 . Korzystniejsza będzie minimalizacja funkcji względem 0. Minimalizacja za pomocą tablicy Karnaugha.

\ba DC\	00	01	11	10
00
01		0		0
11		0
10			0	0

Y = CBA + DC BA + DCB

Zadanie 3 Realizacja funkcji logicznej na bramkach y = ca
