Ćwiczenie składa się z dwóch części.

Celem pierwszej jest zapoznanie się z działaniem jednostki arytmetyczno-logicznej '181, funkcjami realizowanymi przy jej pomocy oraz utrwalenie wiedzy z zakresu kodowania, reprezentacji i działań na liczbach w systemach dwójkowych.

Celem drugiej części ćwiczenia jest wykonanie pomiarów wartości parametrów bramek logicznych wykonanych w

technologii bipolarnej (TTL) oraz wdrożenie w zaawansowaną obsługę i możliwości nowoczesnego oscyloskopu cyfrowego.

2. Przebieg ćwiczenia

2.1.    Działanie jednostki arytmetyczno-logicznej

2.1.1.    Przeliczyć zadane przez prowadzącego wartości na wartości w kodzie U2. Podłączyć te liczby na wejścia ALU.

2.1.2.    Wypełnić tabelę w punkcie 1.2 protokołu sprawdzając działanie ALU dla zadanych przez prowadzącego wartości

wejść. Sprawdzenie polega na tym, że konfiguruje się wejścia sterujące zgodnie z Tabelą 1 i sprawdza wynik na

wyjściach ALU. Należy pamiętać tylko o tym, że zaświecenie się diody oznacza

stan niski (logiczne zero), jej

wygaszenie stan wysoki (logiczna jedynka).

2.2.    Pomiar parametrów dynamicznych bramek

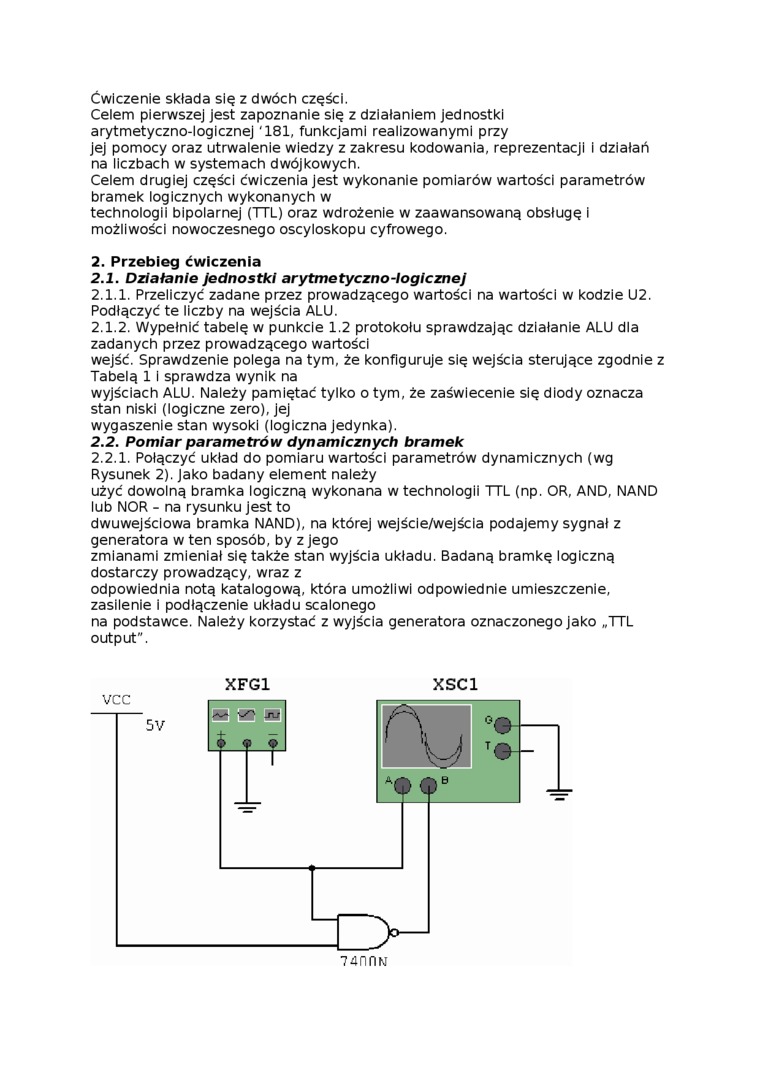

2.2.1. Połączyć układ do pomiaru wartości parametrów dynamicznych (wg Rysunek 2). Jako badany element należy

użyć dowolną bramka logiczną wykonana w technologii TTL (np. OR, AND, NAND lub NOR - na rysunku jest to

dwuwejściowa bramka NAND), na której wejścIeMejścia podajemy sygnał z generatora w ten sposób, by z jego

zmianami zmieniał się także stan wyjścia układu. Badaną bramkę logiczną dostarczy prowadzący, wraz z

odpowiednia notą katalogową, która umożliwi odpowiednie umieszczenie, zasilenie I podłączenie układu scalonego

na podstawce. Należy korzystać z wyjścia generatora oznaczonego jako „TTL output".

XFG1    XSC1

ps

7dnnw
