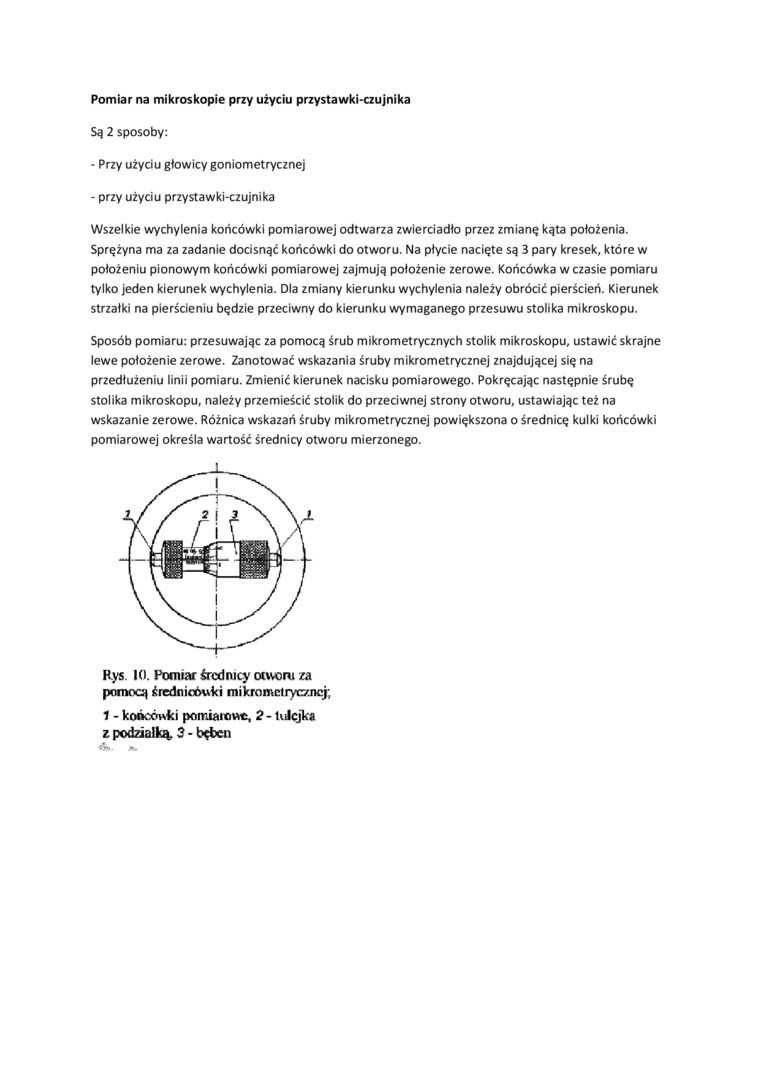

Pomiar na mikroskopie przy użyciu przystawki-czujnika

Są 2 sposoby:

-    Przy użyciu głowicy goniometrycznej

-    przy użyciu przystawki-czujnika

Wszelkie wychylenia końcówki pomiarowej odtwarza zwierciadło przez zmianę kąta położenia. Sprężyna ma za zadanie docisnąć końcówki do otworu. Na płycie nacięte są 3 pary kresek, które w położeniu pionowym końcówki pomiarowej zajmują położenie zerowe. Końcówka w czasie pomiaru tylko jeden kierunek wychylenia. Dla zmiany kierunku wychylenia należy obrócić pierścień. Kierunek strzałki na pierścieniu będzie przeciwny do kierunku wymaganego przesuwu stolika mikroskopu.

Sposób pomiaru: przesuwając za pomocą śrub mikrometrycznych stolik mikroskopu, ustawić skrajne lewe położenie zerowe. Zanotować wskazania śruby mikrometrycznej znajdującej się na przedłużeniu linii pomiaru. Zmienić kierunek nacisku pomiarowego. Pokręcając następnie śrubę stolika mikroskopu, należy przemieścić stolik do przeciwnej strony otworu, ustawiając też na wskazanie zerowe. Różnica wskazań śruby mikrometrycznej powiększona o średnicę kulki końcówki pomiarowej określa wartość średnicy otworu mierzonego.

Rys. 10. Pomiar średnicy otworu /a pomocą średnicówki mikrometrycznej;

1 - końcówki pomiarowe, 2 - tulejka z podzialką, 3 - bęben
