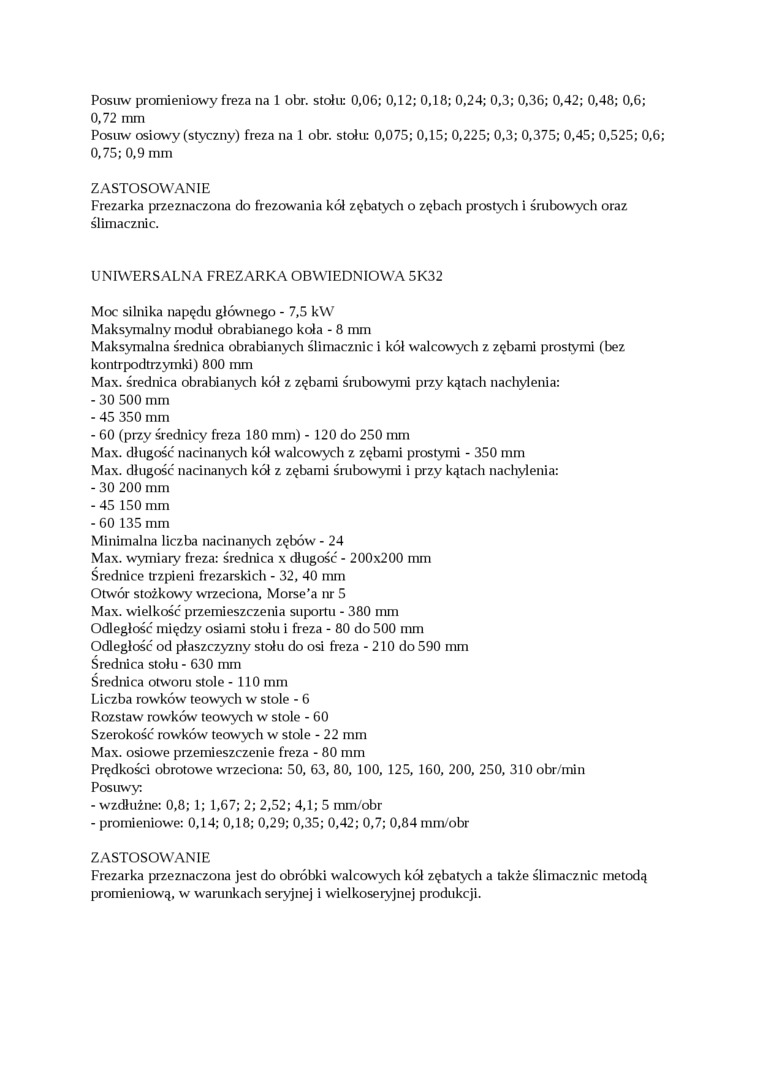

Posuw promieniowy freza na 1 obr. stołu: 0,06; 0,12; 0,18; 0,24; 0,3; 0,36; 0,42; 0,48; 0,6; 0,72 mm

Posuw osiowy (styczny) freza na 1 obr. stołu: 0,075; 0,15; 0,225; 0,3; 0,375; 0,45; 0,525; 0,6; 0,75; 0,9 mm

ZASTOSOWANIE

Frezarka przeznaczona do frezowania kół zębatych o zębacłi prostych i śrubowych oraz ślimacznic.

UNIWERSALNA FREZARKA OBWIEDNIOWA 5K32

Moc silnika napędu głównego - 7,5 kW Maksymalny moduł obrabianego koła - 8 mm

Maksymalna średnica obrabianych ślimacznic i kół walcowych z zębami prostymi (bez kontrpodtrzymki) 800 mm

Max. średnica obrabianych kół z zębami śrubowymi przy kątach nachylenia:

-    30 500 mm

-    45 350 mm

-    60 (przy średnicy freza 180 mm) - 120 do 250 mm

Max. długość nacinanych kół walcowych z zębami prostymi - 350 mm Max. długość nacinanych kół z zębami śrubowymi i przy kątach nachylenia:

-    30 200 mm

-    45 150 mm

-    60 135 mm

Minimalna liczba nacinanych zębów - 24

Max. wymiary freza: średnica x długość - 200x200 mm

Średnice trzpieni frezarskich - 32, 40 mm

Otwór stożkowy wrzeciona, Morse’a nr 5

Max. wielkość przemieszczenia su portu - 380 mm

Odległość między osiami stołu i freza - 80 do 500 mm

Odległość od płaszczyzny stołu do osi freza - 210 do 590 mm

Średnica stołu - 630 mm

Średnica otworu stole - 110 mm

Liczba rowków teowych w stole - 6

Rozstaw rowków teowych w stole - 60

Szerokość rowków teowych w stole - 22 mm

Max. osiowe przemieszczenie freza - 80 mm

Prędkości obrotowe wrzeciona: 50, 63, 80, 100, 125, 160, 200, 250, 310 obr/min Posuwy:

-    wzdłużne: 0,8; 1; 1,67; 2; 2,52; 4,1; 5 mm/obr

-    promieniowe: 0,14; 0,18; 0,29; 0,35; 0,42; 0,7; 0,84 mm/obr

ZASTOSOWANIE

Frezarka przeznaczona jest do obróbki walcowych kół zębatych a także ślimacznic metodą promieniową, w warunkach seryjnej i wiel kosę ryj nej produkcji.
