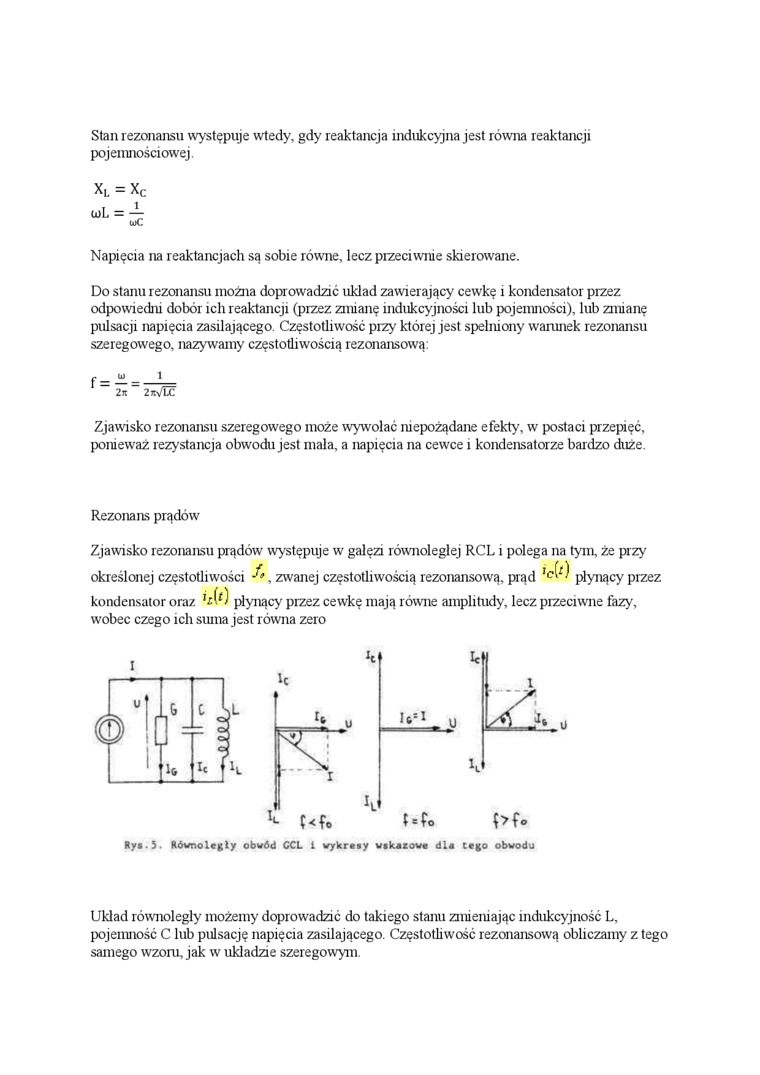

Stan rezonansu występuje wtedy, gdy reaktancja indukcyjna jest równa reaktancji pojemnościowej.

Napięcia na reaktancjach są sobie równe, lecz przeciwnie skierowane.

Do stanu rezonansu można doprowadzić układ zawierający cewkę i kondensator przez odpowiedni dobór ich reaktancji (przez zmianę indukcyjności lub pojemności), lub zmianę pulsacji napięcia zasilającego. Częstotliwość przy której jest spełniony warunek rezonansu szeregowego, nazywamy częstotliwością rezonansową:

2>t 2WLĆ

Zjawisko rezonansu szeregowego może wywołać niepożądane efekty, w postaci przepięć, poniew^raż rezystancja obwodu jest mała, a napięcia na cewce i kondensatorze bardzo duże.

Rezonans prądów

Zjawisko rezonansu prądów występuje w gałęzi równoległej RCL i polega na tym, że przy

określonej częstotliwości **, zwanej częstotliwością rezonansową, prąd płynący przez

kondensator oraz płynący przez cewkę mają równe amplitudy, lecz przeciwne fazy, wobec czego ich suma jest równa zero

Ryt.3. Równoległy obwód CCL 1 wykręty u»kerowe dla tego obwodu

Układ równoległy możemy doprowadzić do takiego stanu zmieniając indukcyjność L, pojemność C lub pulsację napięcia zasilającego. Częstotliwość rezonansową obliczamy z tego samego wzoru, jak w układzie szeregowym.
