2211

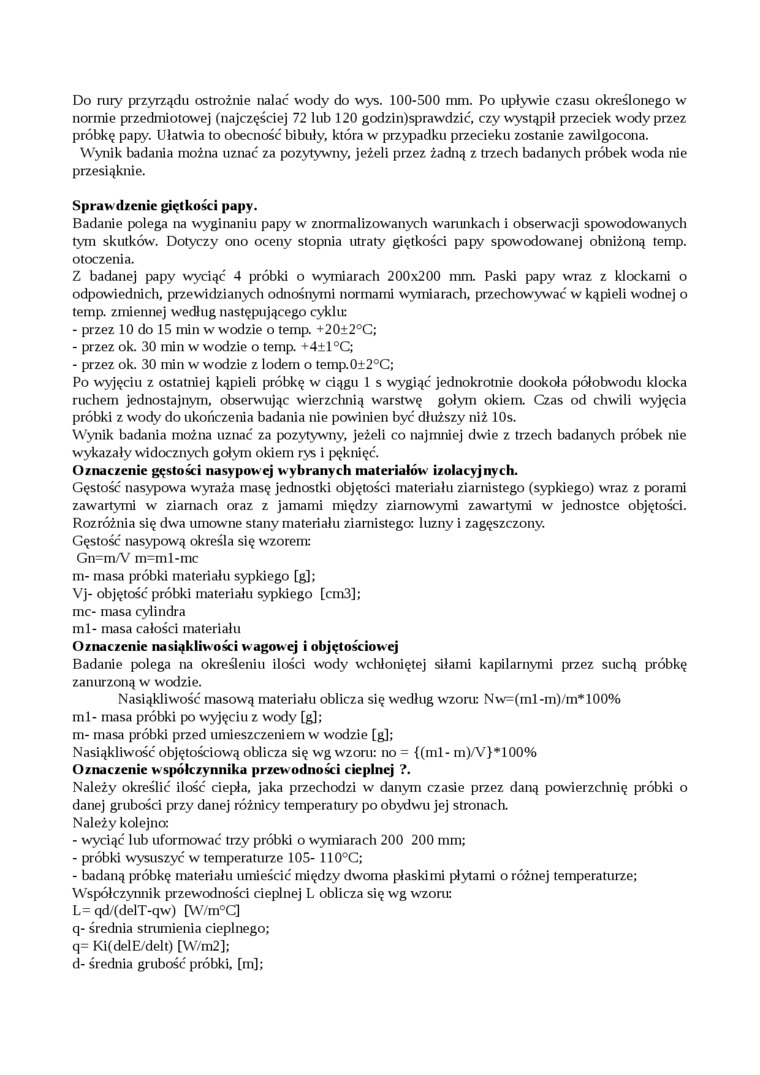

Do rury przyrządu ostrożnie nalać wody do wys. 100-500 mm. Po upływie czasu określonego w normie przedmiotowej (najczęściej 72 lub 120 godzi n)sprawdzić, czy wystąpił przeciek wody przez próbkę papy. Ułatwia to obecność bibuły, która w przypadku przecieku zostanie zawilgocona. Wynik badania można uznać za pozytywny, jeżeli przez żadną z trzech badanych próbek woda nie przesiąknie.

Sprawdzenie giętkości papy.

Badanie polega na wyginaniu papy w znormalizowanych warunkach i obserwacji spowodowanych tym skutków. Dotyczy ono oceny stopnia utraty giętkości papy spowodowanej obniżoną temp. otoczenia.

Z badanej papy wyciąć 4 próbki o wymiarach 200x200 mm. Paski papy wraz z klockami o odpowiednich, przewidzianych odnośnymi normami wymiarach, przechowywać w kąpieli wodnej o temp. zmiennej według następującego cyklu;

-    przez 10 do 15 min w wodzie o temp. +20±2°C;

-    przez ok. 30 min w wodzie o temp. +4±1°C;

-    przez ok. 30 min w wodzie z lodem o temp.0±2°C;

Po wyjęciu z ostatniej kąpieli próbkę w ciągu 1 s wygiąć jednokrotnie dookoła półobwodu klocka ruchem jednostajnym, obserwując wierzchnią warstwę gołym okiem. Czas od chwili wyjęcia próbki z wody do ukończenia badania nie powinien być dłuższy niż lOs.

Wynik badania można uznać za pozytywny, jeżeli co najmniej dwie z trzech badanych próbek nie wykazały widocznych gołym okiem rys i pęknięć.

Oznaczenie gęstości nasypowej wybranych materiałów izolacyjnych.

Gęstość nasypowa wyraża masę jednostki objętości materiału ziarnistego (sypkiego) wraz z porami zawartymi w ziarnach oraz z jamami między ziarnowymi zawartymi w jednostce objętości. Rozróżnia się dwa umowne stany materiału ziarnistego: luźny i zagęszczony.

Gęstość nasypową określa się wzorem:

Gn=m/V m=ml-mc m- masa próbki materiału sypkiego [g];

Vj- objętość próbki materiału sypkiego [cm3];

mc- masa cylindra

ml- masa całości materiału

Oznaczenie nasiąkliwości wagowej i objętościowej

Badanie polega na określeniu ilości wody wchłoniętej siłami kapilarnymi przez suchą próbkę zanurzoną w wodzie.

Nasiąkliwość masową materiału oblicza się według wzoru: Nw=(ml-m)/m*100% ml- masa próbki po wyjęciu z wody [g]; m- masa próbki przed umieszczeniem w wodzie [g];

Nasiąkliwość objętościową oblicza się wg wzoru: no = {(ml - m)A^}*100%

Oznaczenie współczynnika przewodności cieplnej ?.

Należy określić ilość ciepła, jaka przechodzi w danym czasie przez daną powierzchnię próbki o danej grubości przy danej różnicy temperatury po obydwu jej stronach.

Należy kolejno:

-    wyciąć lub uformować trzy próbki o wymiarach 200 200 mm;

-    próbki wysuszyć w temperaturze 105- 110°C;

-    badaną próbkę materiału umieścić między dwoma płaskimi płytami o różnej temperaturze; Współczynnik przewodności cieplnej L oblicza się wg wzoru:

L= qd/(delT-qw) [W/m°C] q- średnia strumienia cieplnego; q= Ki(delE/delt) [W/m2]; d- średnia grubość próbki, [m];
