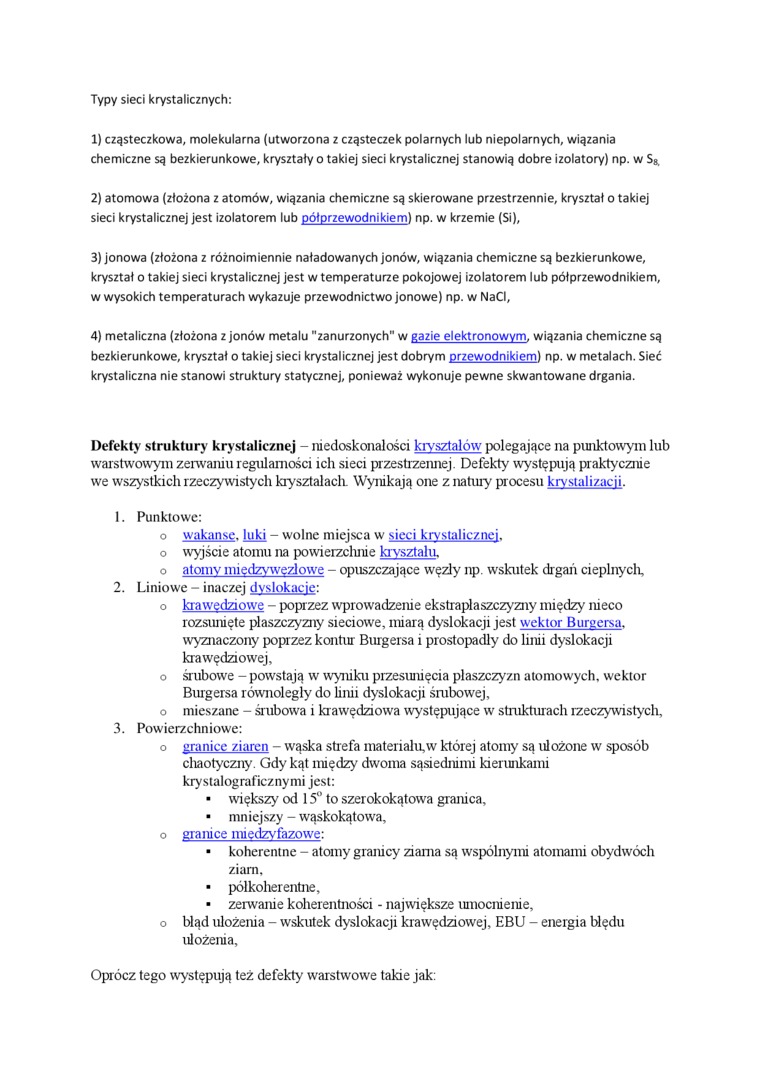

Typy sieci krystalicznych:

1)    cząsteczkowa, molekularna (utworzona z cząsteczek polarnych lub niepolarnych, wiązania chemiczne są bezkierunkowe, kryształy o takiej sieci krystalicznej stanowią dobre izolatory) np. w Sg.

2)    atomowa (złożona z atomów, wiązania chemiczne są skierowane przestrzennie, kryształ o takiej sieci krystalicznej jest izolatorem lub półprzewodnikiem) np. w krzemie (Si),

3)    jonowa (złożona z różnoimiennie naładowanych jonów, wiązania chemiczne są bezkierunkowe, kryształ o takiej sieci krystalicznej jest w temperaturze pokojowej izolatorem lub półprzewodnikiem, w wysokich temperaturach wykazuje przewodnictwo jonowe) np. w NaCI,

4)    metaliczna (złożona z jonów metalu "zanurzonych" w gazie elektronowym, wiązania chemiczne są bezkierunkowe, kryształ o takiej sieci krystalicznej jest dobrym przewodnikiem) np. w metalach. Sieć krystaliczna nie stanowi struktury statycznej, ponieważ wykonuje pewne skwantowane drgania.

Defekty struktury krystalicznej - niedoskonałości kryształów polegające na punktowym lub warstwowym zerwaniu regularności ich sieci przestrzennej. Defekty występują praktycznie we wszystkich rzeczywistych kryształach. Wynikają one z natury procesu krystalizacji.

1.    Punktowe:

o wakanse. luki - wolne miejsca w sieci krystalicznej.

o wyjście atomu na powierzchnie kryształu.

o atomy międzywęzłowe - opuszczające węzły np. wskutek drgań cieplnych,

2.    Liniowe - inaczej dyslokacje:

o krawędziowe - poprzez wprowadzenie ekstraplaszczyzny między nieco rozsunięte płaszczyzny sieciowe, miarą dyslokacji jest wektor Burgersa. wyznaczony poprzez kontur Burgersa i prostopadły do linii dyslokacji krawędziowej,

o śrubowe - powstają w wyniku przesunięcia płaszczyzn atomowych, wektor Burgersa równoległy do linii dyslokacji śrubowej,

o mieszane - śrubowa i krawędziowa występujące w strukturach rzeczywistych,

3.    Powierzchniowe:

o granice ziaren - wąska strefa materiałów której atomy są ułożone w sposób cliaotyczny. Gdy kąt między dwoma sąsiednimi kierunkami krystalograficznymi jest:

■    większy od 15° to szerokokątowa granica,

• mniejszy - wąskokątowa,

o granice miedzyfazowe:

■    koherentne - atomy granicy ziania są wspólnymi atomami obydwóch ziam,

■    półkoherentne,

■    zerwanie koherentności - największe umocnienie,

o Wad ułożenia - wskutek dyslokacji krawędziowej, EBU - energia błędu ułożenia.

Oprócz tego występują też defekty warstwowe takie jak:
