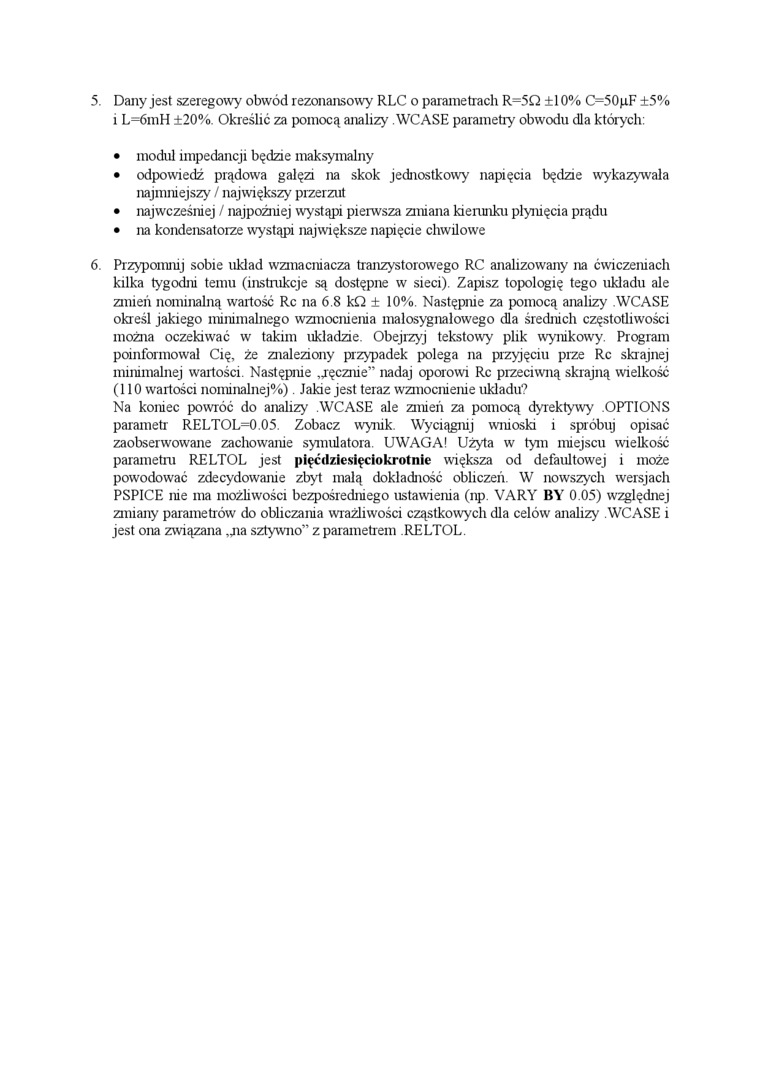

5.    Dany jest szeregowy obwód rezonansowy RLC o parametrach R=5Q ±10% C=50pF ±5% i L=6mH ±20%. Określić za pomocą analizy WCASE parametry obwodu dla których:

•    moduł impedancji będzie maksymalny

•    odpowiedź prądowa gałęzi na skok jednostkowy napięcia będzie wykazywała najmniejszy / największy przerzut

•    najwcześniej / najpóźniej wystąpi pierwsza zmiana kierunku płynięcia prądu

•    na kondensatorze wystąpi największe napięcie chwilowe

6.    Przypomnij sobie układ wzmacniacza tranzystorowego RC analizowany na ćwiczeniach kilka tygodni temu (instrukcje są dostępne w sieci). Zapisz topologię tego układu ale zmień nominalną wartość Rc na 6.8 kQ ± 10%. Następnie za pomocą analizy WCASE określ jakiego minimalnego wzmocnienia małosygna 1 owego dla średnich częstotliwości można oczekiwać w takim układzie. Obejrzyj tekstowy plik wynikowy. Program poinformował Cię, że znaleziony przypadek polega na przyjęciu prze Rc skrajnej minimalnej wartości. Następnie „ręcznie” nadaj oporowi Rc przeciwną skrajną wielkość (110 wartości nominalnej%). Jakie jest teraz wzmocnienie układu?

Na komec powróć do analizy WCASE ale zmień za pomocą dyrektywy OPTIONS parametr RELTOL=0.05. Zobacz wynik. Wyciągnij wnioski i spróbuj opisać zaobserwowane zachowanie symulatora. UWAGA! Użyta w tym miejscu wielkość parametru RELTOL jest pięćdziesięciokrotnie większa od defaultowej i może powodować zdecydowanie zbyt małą dokładność obliczeń. W nowszych wersjach PSPICE nie ma możliwości bezpośredniego ustawienia (np. VARY BY 0.05) względnej zmiany parametrów do obliczania wrażliwości cząstkowych dla celów analizy WCASE i jest ona związana „na sztywno” z parametrem RELTOL.
