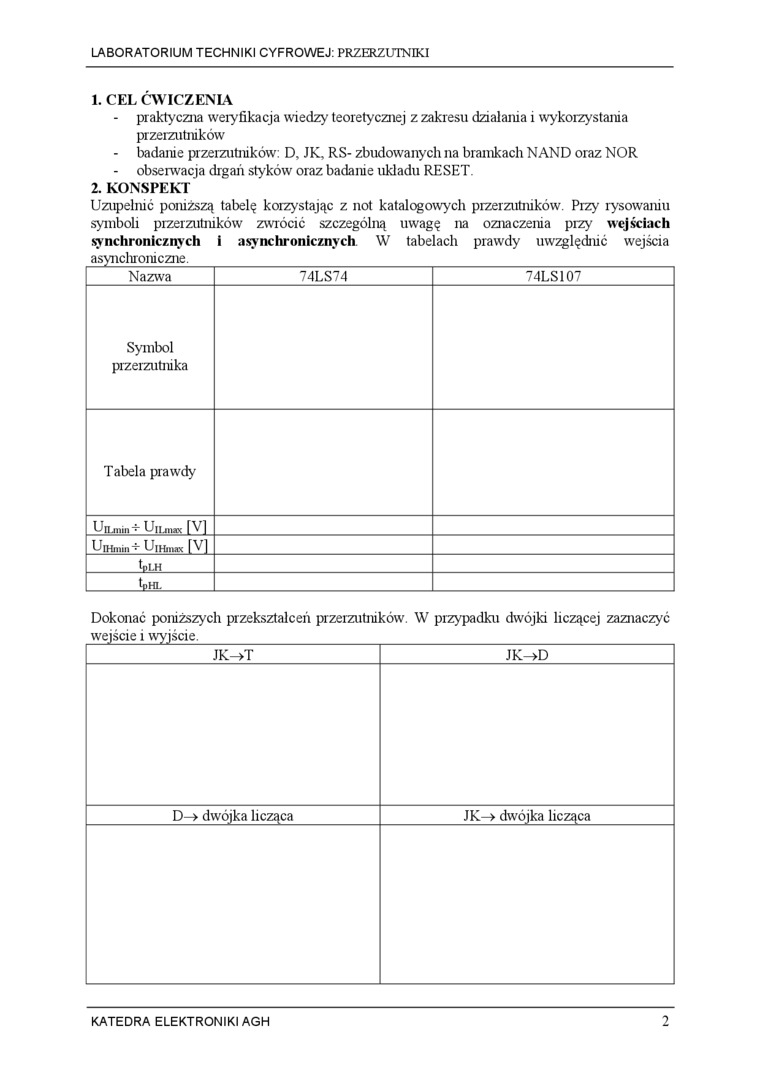

LABORATORIUM TECHNIKI CYFROWEJ: PRZERZUTNIKI

1.    CEL CWICZENL4

-    praktyczna weryfikacja wiedzy teoretycznej z zakresu działania i wykorzystania przerzutników

-    badanie przerzutników: D, JK, RS- zbudowanych na bramkach NAND oraz NOR

-    obserwacja drgań styków oraz badanie układu RESET.

2.    KONSPEKT

Uzupełnić poniższą tabelę korzystając z not katalogowych przerzutników. Przy rysowaniu symboli przerzutników zwrócić szczególną uwagę na oznaczenia przy wejściach synchronicznych i asynchronicznych W tabelach prawdy uwzględnić wejścia

Nazwa	74LS74	74LS107
Symbol przerzutnika
Tabela prawdy
Un-sn+Un^ryi
Uwmin-S-UlH,™ [VI
tpLH
to W.

Dokonać poniższych przekształceń przerzutników. W przypadku dwójki liczącej zaznaczyć wejście i wyjście.__

JK-»T	JK—>D
D-» dwójka licząca	JK-> dwójka licząca

KATEDRA ELEKTRONIKI AGH 2
