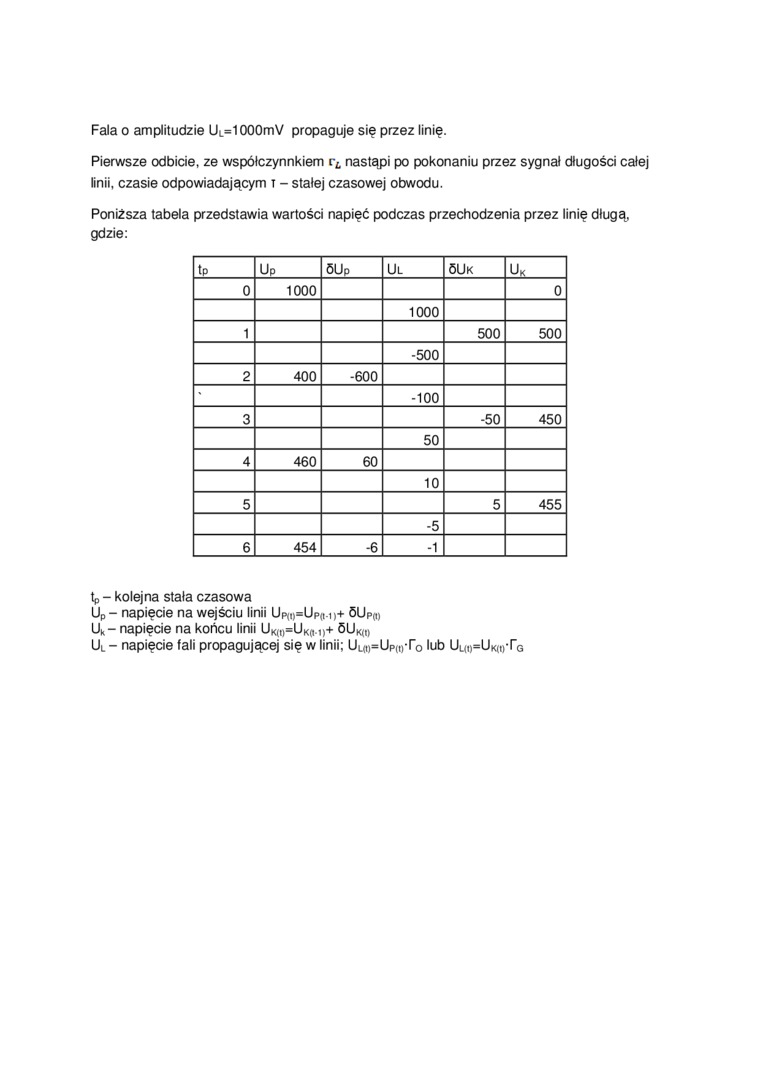

Fala o amplitudzie U_L=1000mV propaguje się przez linię.

Pierwsze odbicie, ze współczynnkiem r_£ nastąpi po pokonaniu przez sygnał długości całej linii, czasie odpowiadającym t - stałej czasowej obwodu.

Poniższa tabela przedstawia wartości napięć podczas przechodzenia przez linię długą, gdzie:

tp	Up	6UP	Ul	6Uk	Uk
0	1000				0
			1000
1				500	500
			-500
2	400	-600
			-100
3				cn o	450
			50
4	460	60
			10
5				5	455
			-5
6	454	-6	-1

tp - kolejna stała czasowa

U_p- napięcie na wejściu linii Up<i)-Up(M)+ fiUp<o

U_k- napięcie na końcu linii Uko)»U_k<m)+ 6U«<t)

U_L - napięcie fali propagującej się w linii; U_L(i)=Up„)T₀ lub UlopUkuiTg
