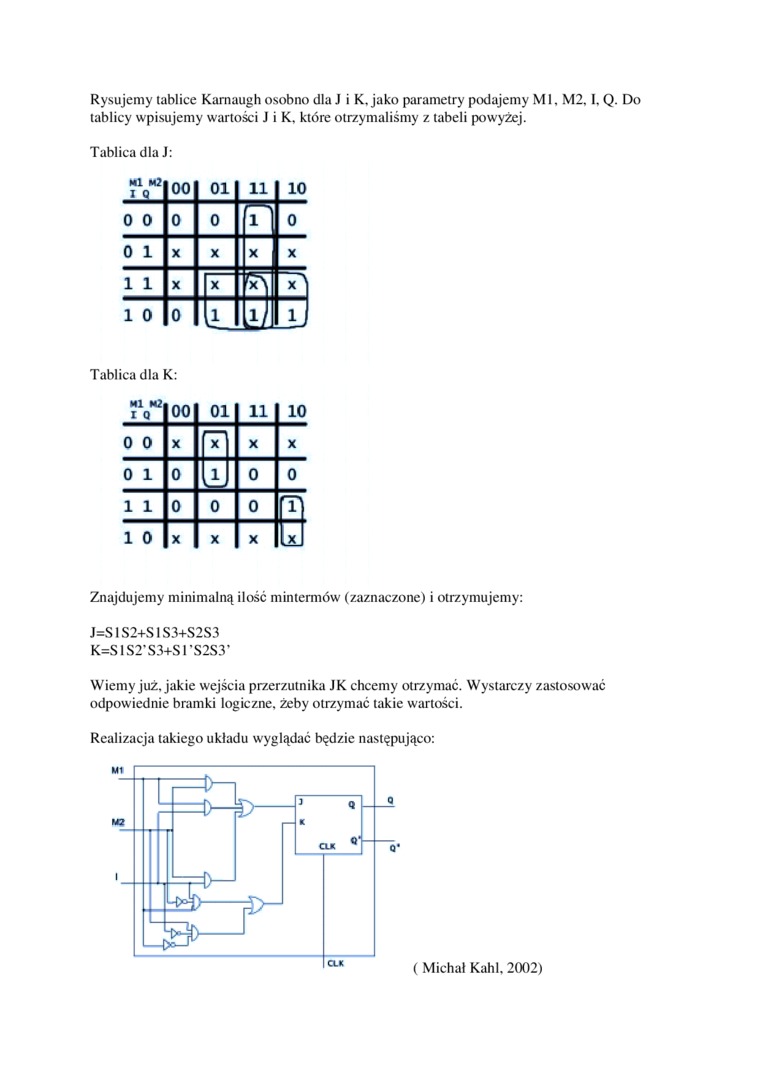

Rysujemy tablice Kamaugh osobno dla J i K. jako parametry podajemy MI, M2,1, Q. Do tablicy wpisujemy wartości J i K. które otrzymaliśmy z tabeli powyżej.

Tablica dla J:

Ml M2	00	01		11	10
0 0	0	0		1	0
0 1	X	X		X	X
1 1	X		X	a	^x)
1 0	0		i	2	i

Tablica dla K:

Ml M2 I Q	00	01	11	10
0 0	X	FI	X	X
0 1	0	iii	0	0
1 1	0	0	0	pi
1 0	X	X	X	u

Znajdujemy minimalną ilość mintermów (zaznaczone) i otrzymujemy:

J=S1S2+S1S3+S2S3 K=S I S2’S3+S 1 ’S2S3’

Wiemy już, jakie wejścia przerzutnika JK chcemy otrzymać. Wystarczy zastosować odpowiednie bramki logiczne, żeby otrzymać takie wartości.

Realizacja takiego układu wyglądać będzie następująco:

( Michał Kahl, 2002)
