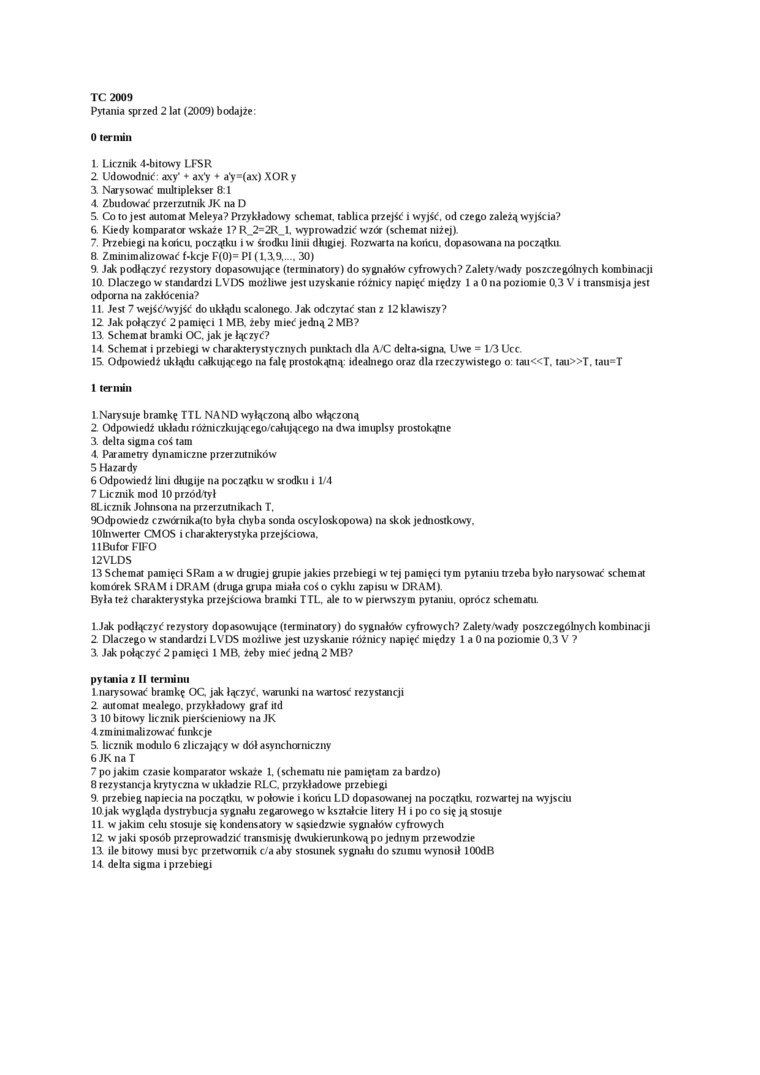

TC 2009

Pytania sprzed 2 lat (2009) bodajże

0    termin

I.    Licznik 4-bi»owy LFSR

2 Udowodnić: axy’ ♦ ax'y ♦ a'y=(ax) XORy

3.    Narysować multiplekser 8:1

4.    Zbudować przerzutnik JK na D

5.    Co to jest automat Meleya? Przykładowy schemat, tablica przejść i wyjść, od czego zależą wyjścia?

6.    Kiedy komparator wskaże 1? R_2=2R_1. wyprowadzić wzór (schemat niżej).

7.    Przebiegi na końcu, początku i w środku linii długiej. Rozwarta na końcu, dopasowana na początku 8 Zminimalizować f-kcje F(0)= PI (L3.9,.... 30)

9.    Jak podłączyć rezystory dopasowujące (terminatory) do sygnałów cyfrowych? Zalety/wady poszczególnych kombinacji

10.    Dlaczego w standardzi LVDS możliwe jest uzyskanie różnicy napięć między 1 a 0 na poziomie 0.3 V i transmisja jest odporna na zakłócenia?

II.    Jest 7 wejść/wyjść do ukłądu scalonego Jak odczytać stan z 12 klawiszy?

12    Jak połączyć 2 pamięci 1 MB. żeby mieć jedną 2 MB?

13.    Schemat bramki OC. jak je łączyć?

14.    Schemat i przebiegi w charakterystycznych punktach dla A/C delt a-si gna. Uwe = 1/3 Ucc.

1£ Odpowiedź ukłądu całkującego na falę prostokątną idealnego oraz dla rzeczywistego o: tau«T. lau»T, tau=T

1    termin

1.Narysuje bramkę TTL NAND wyłączoną albo włączoną

2    Odpowiedź układu różniczkującego/całującego na dwa imtiplsy prostokątne

3.    delta sigma coś tam

4.    Parametry dynamiczne przerzutników

5    Hazardy

6    Odpowiedź lim dhigije na początku w środku i 1/4

7    Licznik mod 10 przód tył 8Licznik Johnsona na przerzutnik ach T.

90dpowiedz czwórnika(to była chyba sonda oscyloskopowa) na skok jednostkowy. lOlnwerter CMOS i charakterystyka przejściowa.

11    Bufor F1FO 12VLDS

13    Schemat pamięci SRam a w drugiej grupie jakieś przebiegi w tej pamięci tym pytaniu trzeba było narysować schemat komórek SRAM i DRAM (druga grupa miała coś o cyklu zapisu w DRAM).

Była też charakterystyka przejściowa bramki TTL. ale to w pierwszym pytaniu, oprócz schemani.

1    Jak podłączyć rezystory dopasowujące (terminatory) do sygnałów cyfrowych? Zalety/wady poszczególnych kombinacji

2    Dlaczego w standardzi LVDS możliwe jest uzyskanie różnicy napięć między 1 a 0 na poziomie 0.3 V ?

3.    Jak połączyć 2 pamięci 1 MB. żeby mieć jedną 2 MB?

pytania z II terminu

I. narysować bramkę OC jak łączyć, warunki na wartość rezystancji

2    automat mealego. przykładowy graf itd

3    10 bitowy licznik pierścieniowy na JK

4. zminimalizować funkcje

5.    licznik modulo 6 zliczający w dółasynchorniczny

6    JK naT

7    po jakim czasie komparator wskaże 1. (schemani nie pamiętam za bardzo)

8    rezystancja krytyczna w układzie RLC. przykładowe przebiegi

9.    przebieg napięcia na początku, w połowie i końcu LD dopasowanej na początku rozwartej na wyjściu

10. jak wygląda dystrybucja sygnału zegarowego w kształcie litery H i po co się ją stosuje

II.    w jakim cehi stosuje się kondensatory w sąsiedzwie sygnałów cyfrowych

12    w jaki sposób przeprowadzić transmisję dwukieninkową po jednym przewodzie

13l ile bitowy musi byc przetwornik c/aaby stosunek sygnału do szumu wynosił lOOdB 14. delta sigma i przebiegi
