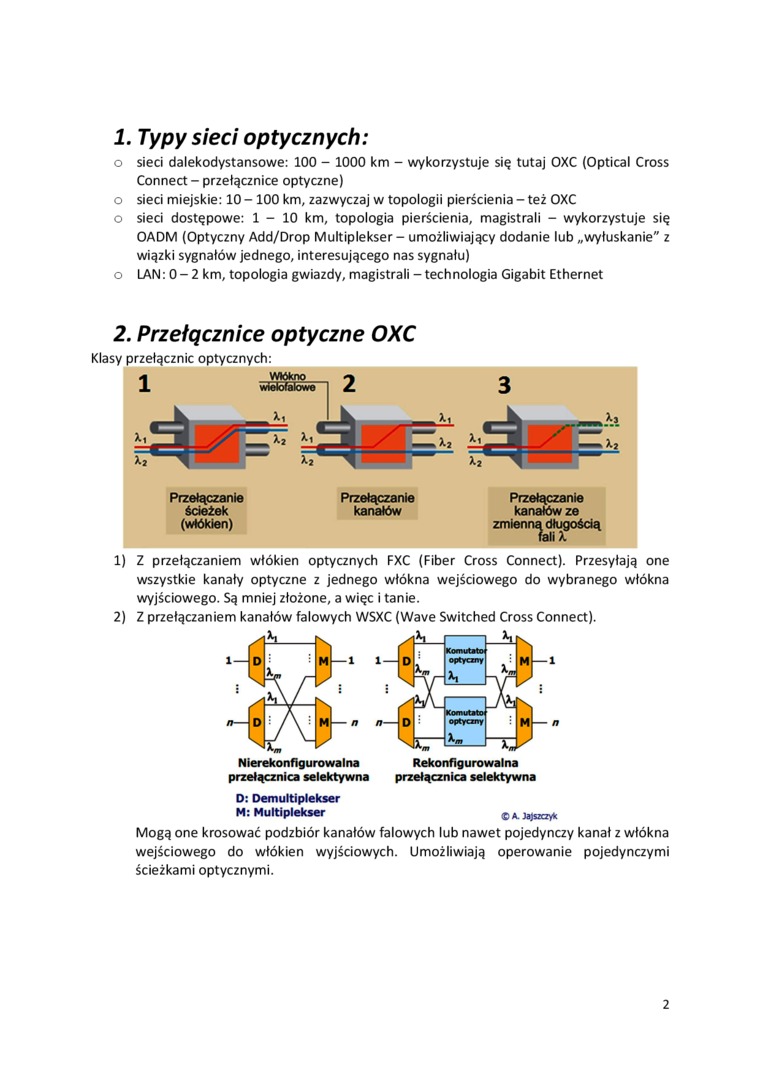

1. Typy sieci optycznych:

o sieci dalekodystansowe: 100 - 1000 km - wykorzystuje się tutaj OXC (Optical Cross Connect - przełącznice optyczne)

o sieci miejskie: 10 - 100 km, zazwyczaj w topologii pierścienia - też OXC o sieci dostępowe: 1-10 km, topologia pierścienia, magistrali - wykorzystuje się OADM (Optyczny Add/Drop Multiplekser - umożliwiający dodanie lub „wyłuskanie" z wiązki sygnałów jednego, interesującego nas sygnału) o LAN: 0 - 2 km, topologia gwiazdy, magistrali - technologia Gigabit Ethernet

2. Przełącznice optyczne OXC

Klasy przełącznic optycznych:

1    Sn 2

Przełączanie kanałów ze zmienn

fali X~

Przełączanie

ścieżek

(włókien)

Przełączanie

kanałów

Z przełączaniem włókien optycznych FXC (Fiber Cross Connect). Przesyłają one wszystkie kanały optyczne z jednego włókna wejściowego do wybranego włókna wyjściowego. Są mniej złożone, a więc i tanie.

Z przełączaniem kanałów falowych WSXC (Wave Switched Cross Connect).

Nierekonfigurowalna przełącznica selektywna

Rekonfigurowalna przełącznica selektywna

D: Demultiplekser

M: Multiplekser    ©A.j3jsay*

Mogą one krosować podzbiór kanałów falowych lub nawet pojedynczy kanał z włókna wejściowego do włókien wyjściowych. Umożliwiają operowanie pojedynczymi ścieżkami optycznymi.
