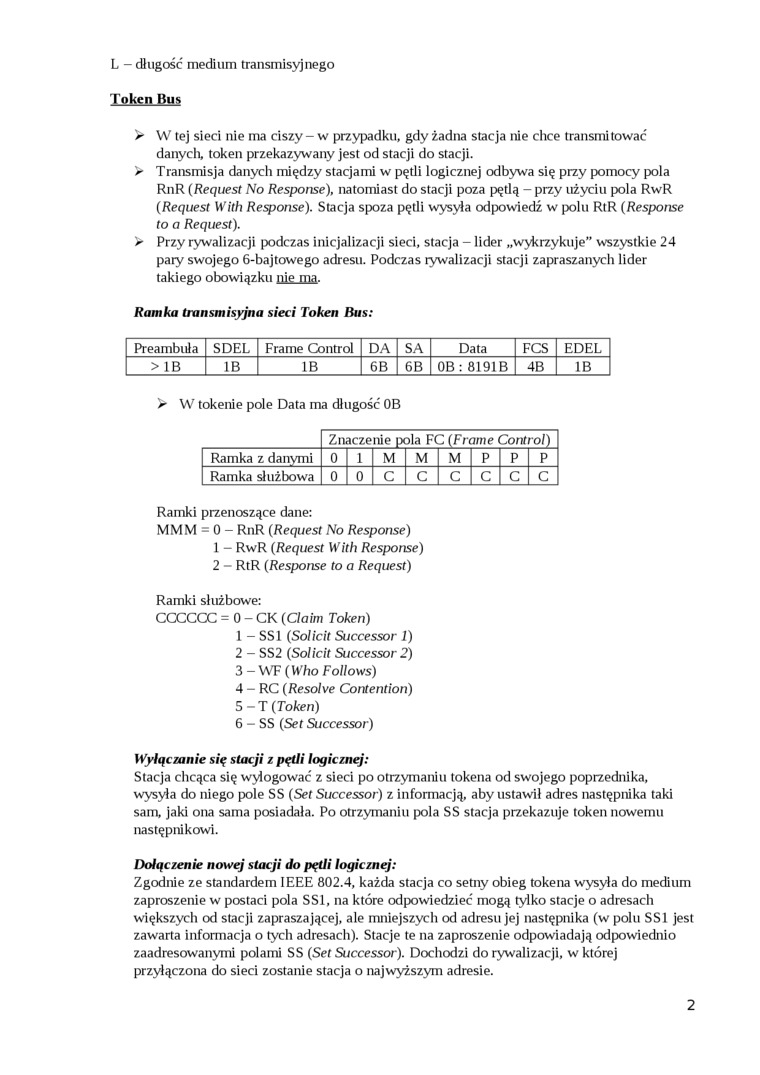

L - długość medium transmisyjnego Token Bus

>    W tej sieci nie ma ciszy - w przypadku, gdy żadna stacja nie chce transmitować danycli, token przekazywany jest od stacji do stacji.

>    Transmisja danych między stacjami w pętli logicznej odbywa się przy pomocy pola RnR (Reąuest No Response), natomiast do stacji poza pętlą - przy użyciu pola RwR

(Request With Response). Stacja spoza pętli wysyła odpowiedź w polu RtR (Response to a Reąuest).

>    Przy rywalizacji podczas inicjalizacji sieci, stacja - lider „wykrzykuje” wszystkie 24 pary swojego 6-bajtowego adresu. Podczas rywalizacji stacji zapraszanych lider takiego obowiązku nie ma.

Ramka transmisyjna sieci Token Bus:

Preambuła	SDEL	Frame Control	DA	SA	Data	FCS	EDEL
> IB	IB	IB	6B	6B	OB: 8191B	4B	IB

> W tokenie pole Data ma długość OB

	Znaczenie pola FC (Frame Control)
Ramka z danymi	0	1	M	M	M	p	P	p
Ramka służbowa	0	0	c	c	c	C	c	G

Ramki przenoszące dane:

MMM = 0 - RnR (Reąuest No Response)

1    - RwR (Reąuest With Response)

2    - RtR (Response to a Reąuest)

Ramki służbowe:

CCCCCC = 0 - CK (Claim Token)

1    - SS1 (Sołicit Successor 1)

2    - SS2 (Sołicit Successor 2)

3    - YVF (Who Follows)

4    - RC (Resolve Contention)

5-T (Token)

6 - SS (Set Successor)

Wyłączanie się stacji z pętli logicznej:

Stacja chcąca się wylogować z sieci po otrzymaniu tokena od swojego poprzednika, wysyła do niego pole SS (Set Successor) z informacją, aby ustawił adres następnika taki sam, jaki ona sama posiadała. Po otrzymaniu pola SS stacja przekazuje token nowemu następnikowi.

Dołączenie nowej stacji do pętli logicznej:

Zgodnie ze standardem IEEE 802.4, każda stacja co setny obieg tokena wysyła do medium zaproszenie w postaci pola SS1, na które odpowiedzieć mogą tylko stacje o adresach większych od stacji zapraszającej, ale mniejszych od adresu jej następnika (w polu SS1 jest zawarta informacja o tych adresach). Stacje te na zaproszenie odpowiadają odpowiednio zaadresowanymi polami SS (Set Successor). Dochodzi do rywalizacji, w której przyłączona do sieci zostanie stacja o najwyższym adresie.

2
