Podstawy Telekomunikacji

Modulacje. Kodowanie. Kompresja

Data
1	IW	W	m
Canrtcr
	N		A	t

Moduiated S gnai

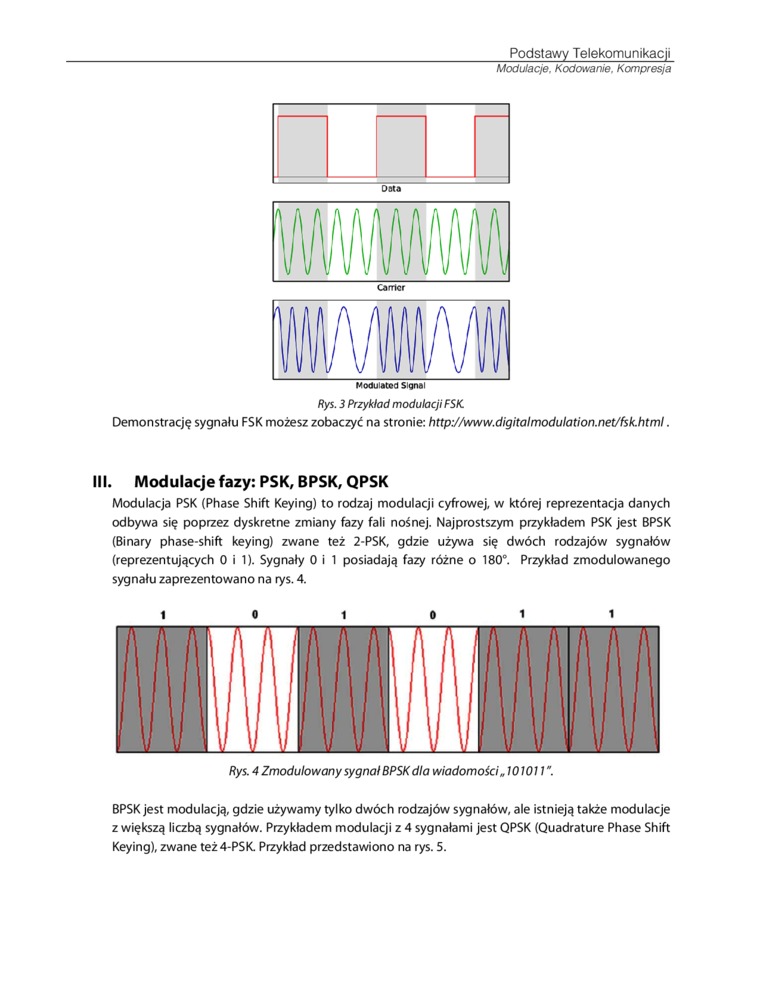

Rys. 3 Przykład modulacji FSK

Demonstrację sygnału FSK możesz zobaczyć na stronie: httpS/www.digitalmodulation.net/f$k.html.

III. Modulacje fazy: PSK, BPSK, QPSK

Modulacja PSK (Phase Shift Keying) to rodzaj modulacji cyfrowej, w której reprezentacja danych odbywa się poprzez dyskretne zmiany fazy fali nośnej. Najprostszym przykładem PSK jest BPSK (Binary phase-shift keying) zwane też 2-PSK, gdzie używa się dwóch rodzajów sygnałów (reprezentujących 0 i 1). Sygnały 0 i 1 posiadają fazy różne o 180°. Przykład zmodulowanego sygnału zaprezentowano na rys. 4.

1 0 10 11

Rys. 4 Zmodulowany sygnał BPSK dla wiadomości „ 101011*.

BPSK jest modulacją, gdzie używamy tylko dwóch rodzajów sygnałów, ale istnieją także modulacje z większą liczbą sygnałów. Przykładem modulacji z 4 sygnałami jest QPSK (Quadrature Phase Shift Keying), zwane też 4-PSK. Przykład przedstawiono na rys. 5.
