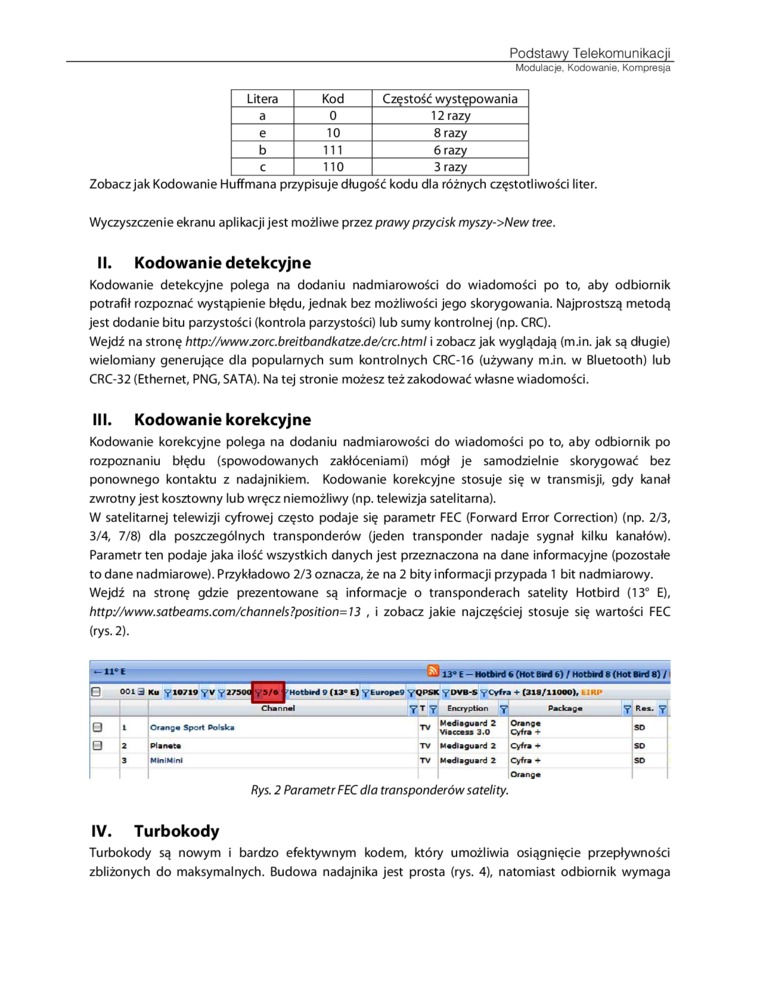

Podstawy Telekomunikacji

Modulacje. Kodowanie. Kompresja

Litera

Kod

Częstość występowania

a

0

12 razy

e

10

8 razy

b

111

6 razy

c

110

3 razy

Zobacz jak Kodowanie Huffmana przypisuje długość kodu dla różnych częstotliwości liter. Wyczyszczenie ekranu aplikacji jest możliwe przez prawy przycisk myszy->New tree.

II.    Kodowanie detekcyjne

Kodowanie detekcyjne polega na dodaniu nadmiarowości do wiadomości po to, aby odbiornik potrafił rozpoznać wystąpienie błędu, jednak bez możliwości jego skorygowania. Najprostszą metodą jest dodanie bitu parzystości (kontrola parzystości) lub sumy kontrolnej (np. CRC).

Wejdź na stronę httpj/wwwiorc.breitbandkatze.de/crc.html i zobacz jak wyglądają (m.in. jak są długie) wielomiany generujące dla popularnych sum kontrolnych CRC-16 (używany mjn. w Bluetooth) lub CRC-32 (Ethernet, PNG, SATA). Na tej stronie możesz też zakodować własne wiadomości.

III.    Kodowanie korekcyjne

Kodowanie korekcyjne polega na dodaniu nadmiarowości do wiadomości po to, aby odbiornik po rozpoznaniu błędu (spowodowanych zakłóceniami) mógł je samodzielnie skorygować bez ponownego kontaktu z nadajnikiem. Kodowanie korekcyjne stosuje się w transmisji, gdy kanał zwrotny jest kosztowny lub wręcz niemożliwy (np. telewizja satelitarna).

W satelitarnej telewizji cyfrowej często podaje się parametr FEC (Forward Error Correction) (np. 2/3, 3/4, 7/8) dla poszczególnych transponderów (jeden transponder nadaje sygnał kilku kanałów). Parametr ten podaje jaka ilość wszystkich danych jest przeznaczona na dane informacyjne (pozostałe to dane nadmiarowe). Przykładowo 2/3 oznacza, że na 2 bity informacji przypada 1 bit nadmiarowy. Wejdź na stronę gdzie prezentowane są informacje o transponderach satelity Hotbird (13° E), httpS/www.satbeams.com/channels?position=13 , i zobacz jakie najczęściej stosuje się wartości FEC (rys. 2).

.f/awjya/o]

UJ 13* £ - Hotbird 6 (Hot B»d 6) / Motbwd 8 (Hot Birtl 8) /

O ooij k« yio/i«yvy

Hotbird O (U* b) y buropoS YOPMt yDV»-S Y Cyfra ♦ (318/11000),

Channol

?T7 Encryptton 7 Packago 7

R- 7

0

i

Orango Sport Potka

Modiaguard 2 Orango

Viaccoaa 3.0 Cyfro *

so

2

PI a noto

TV Modlaguard 2 Cyfra •

so

3

MMMM

TV Modlaguard 2 Cyfra ♦

so

Orango

Rys. 2 Parametr FEC dla transponderów satelity.

IV. Turbokody

Turbokody są nowym i bardzo efektywnym kodem, który umożliwia osiągnięcie przepływności zbliżonych do maksymalnych. Budowa nadajnika jest prosta (rys. 4), natomiast odbiornik wymaga
