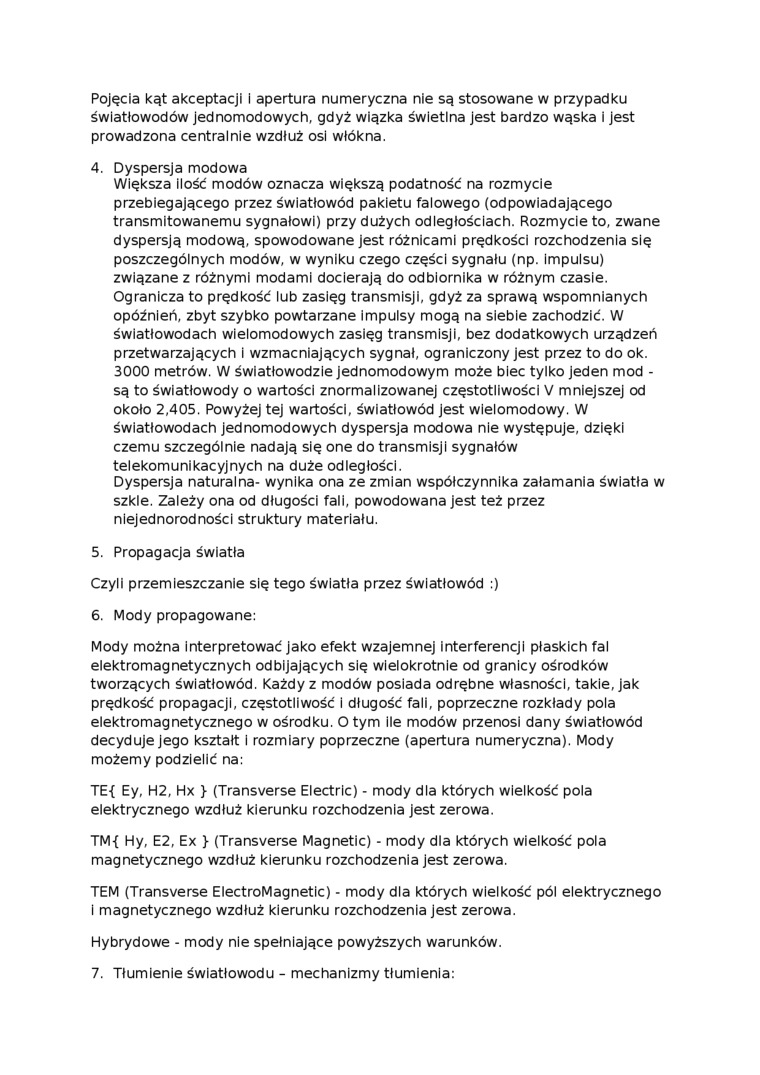

Pojęcia kąt akceptacji i apertura numeryczna nie są stosowane w przypadku światłowodów jednomodowych, gdyż wiązka świetlna jest bardzo wąska i jest prowadzona centralnie wzdłuż osi włókna.

4.    Dyspersja modowa

Większa ilość modów oznacza większą podatność na rozmycie przebiegającego przez światłowód pakietu falowego (odpowiadającego transmitowanemu sygnałowi) przy dużych odległościach. Rozmycie to, zwane dyspersją modową, spowodowane jest różnicami prędkości rozchodzenia się poszczególnych modów, w wyniku czego części sygnału (np. impulsu) związane z różnymi modami docierają do odbiornika w różnym czasie. Ogranicza to prędkość lub zasięg transmisji, gdyż za sprawą wspomnianych opóźnień, zbyt szybko powtarzane impulsy mogą na siebie zachodzić. W światłowodach wielomodowych zasięg transmisji, bez dodatkowych urządzeń przetwarzających i wzmacniających sygnał, ograniczony jest przez to do ok. 3000 metrów. W światłowodzie jednomodowym może biec tylko jeden mod -są to światłowody o wartości znormalizowanej częstotliwości V mniejszej od około 2,405. Powyżej tej wartości, światłowód Jest wielomodowy. W światłowodach jednomodowych dyspersja modowa nie występuje, dzięki czemu szczególnie nadają się one do transmisji sygnałów telekomunikacyjnych na duże odległości.

Dyspersja naturalna- wynika ona ze zmian współczynnika załamania światła w szkle. Zależy ona od długości fali, powodowana jest też przez niejednorodności struktury materiału.

5.    Propagacja światła

Czyli przemieszczanie się tego światła przez światłowód :)

6.    Mody propagowane:

Mody można interpretować jako efekt wzajemnej interferencji płaskich fal elektromagnetycznych odbijających się wielokrotnie od granicy ośrodków tworzących światłowód. Każdy z modów posiada odrębne własności, takie, jak prędkość propagacji, częstotliwość i długość fali, poprzeczne rozkłady pola elektromagnetycznego w ośrodku. O tym ile modów przenosi dany światłowód decyduje Jego kształt i rozmiary poprzeczne (apertura numeryczna). Mody możemy podzielić na:

TE{ Ey, H2, Hx > (Transverse Electric) - mody dla których wielkość pola elektrycznego wzdłuż kierunku rozchodzenia jest zerowa.

TM{ Hy, E2, Ex } (Transverse Magnetic) - mody dla których wielkość pola magnetycznego wzdłuż kierunku rozchodzenia jest zerowa.

TEM (Transverse ElectroMagnetic) - mody dla których wielkość pól elektrycznego i magnetycznego wzdłuż kierunku rozchodzenia jest zerowa.

Hybrydowe - mody nie spełniające powyższych warunków.

7.    Tłumienie światłowodu - mechanizmy tłumienia:
