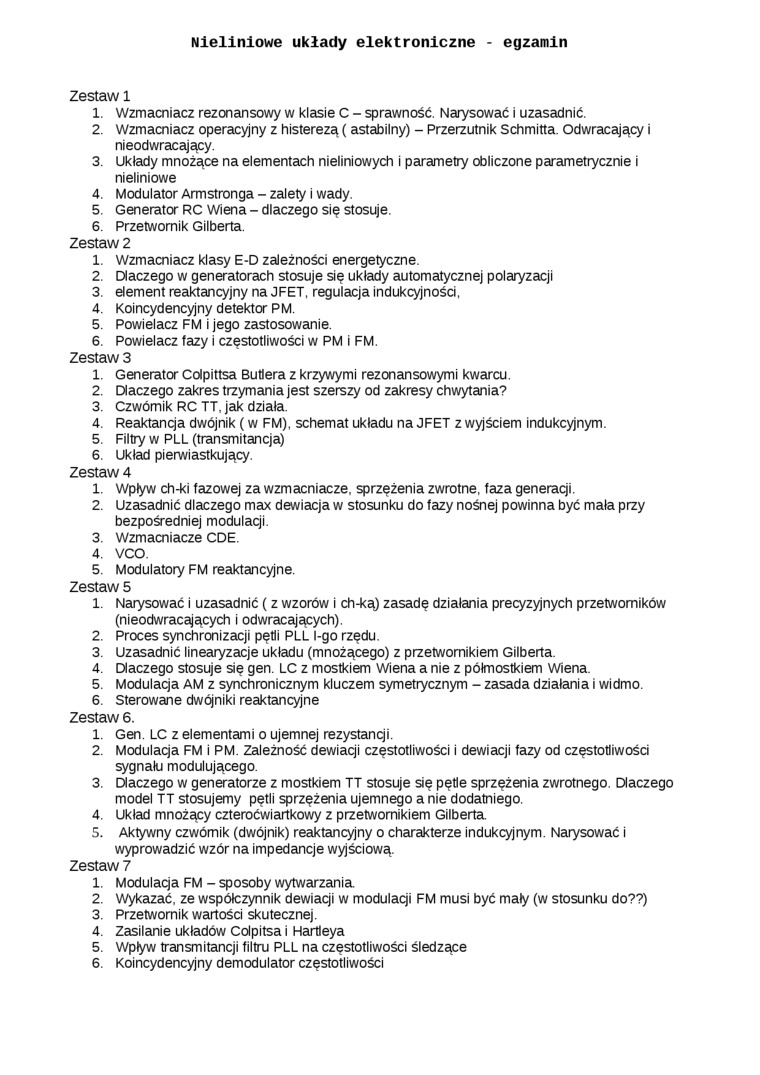

Nieliniowe układy elektroniczne - egzamin

Zestaw 1

1.    Wzmacniacz rezonansowy w klasie C - sprawność. Narysować i uzasadnić.

2.    Wzmacniacz operacyjny z histerezą (astabilny) - Przerzutnik Schmitta. Odwracający i nieodwracający.

3.    Układy mnożące na elementach nieliniowych i parametry obliczone parametrycznie i nieliniowe

4.    Modulator Armstronga - zalety i wady.

5.    Generator RC Wiena - dlaczego się stosuje.

6.    Przetwornik Gilberta.

Zestaw 2

1.    Wzmacniacz klasy E-D zależności energetyczne.

2.    Dlaczego w generatorach stosuje się układy automatycznej polaryzacji

3.    element reaktancyjny na JFET, regulacja indukcyjności,

4.    Koincydencyjny detektor PM.

5.    Powielacz FM i jego zastosowanie.

6.    Powielacz fazy i częstotliwości w PM i FM.

Zestaw 3

1.    Generator Cdpittsa Butlera z krzywymi rezonansowymi kwarcu.

2.    Dlaczego zakres trzymania jest szerszy od zakresy chwytania?

3.    Czwómik RC TT, jak działa.

4.    Reaktancja dwójnik (w FM), schemat układu na JFET z wyjściem indukcyjnym.

5.    Filtry w PLL (transmitancja)

6.    Układ pierwiastkujący.

Zestaw 4

1.    Wpływ ch-ki fazowej za wzmacniacze, sprzężenia zwrotne, faza generacji.

2.    Uzasadnić dlaczego max dewiacja w stosunku do fazy nośnej powinna być mała przy bezpośredniej modulacji.

3.    Wzmacniacze CDE.

4.    VCO.

5.    Modulatory FM reaktancyjne.

Zestaw 5

1.    Narysować i uzasadnić ( z wzorów i ch-ką) zasadę działania precyzyjnych przetworników (nieodwracających i odwracających).

2.    Proces synchronizacji pętli PLL l-go rzędu.

3.    Uzasadnić linearyzacje układu (mnożącego) z przetwornikiem Gilberta.

4.    Dlaczego stosuje się gen. LC z mostkiem Wiena a nie z półmostkiem Wiena.

5.    Modulacja AM z synchronicznym kluczem symetrycznym - zasada działania i widmo.

6.    Sterowane dwójniki reaktancyjne Zestaw 6.

1.    Gen. LC z elementami o ujemnej rezystancji.

2.    Modulacja FM i PM. Zależność dewiacji częstotliwości i dewiacji fazy od częstotliwości sygnału modulującego.

3.    Dlaczego w generatorze z mostkiem TT stosuje się pętle sprzężenia zwrotnego. Dlaczego model TT stosujemy pętli sprzężenia ujemnego a nie dodatniego.

4.    Układ mnożący czteroćwiartkowy z przetwornikiem Gilberta.

5.    Aktywny czwómik (dwójnik) reaktancyjny o charakterze indukcyjnym. Narysować i wyprowadzić wzór na impedancje wyjściową.

Zestaw 7

1.    Modulacja FM - sposoby wytwarzania.

2.    Wykazać, ze współczynnik dewiacji w modulacji FM musi być mały (w stosunku do??)

3.    Przetwornik wartości skutecznej.

4.    Zasilanie układów Cdpitsa i Hartleya

5.    Wpływ transmitancji filtru PLL na częstotliwości śledzące

6.    Koincydencyjny demodulator częstotliwości
