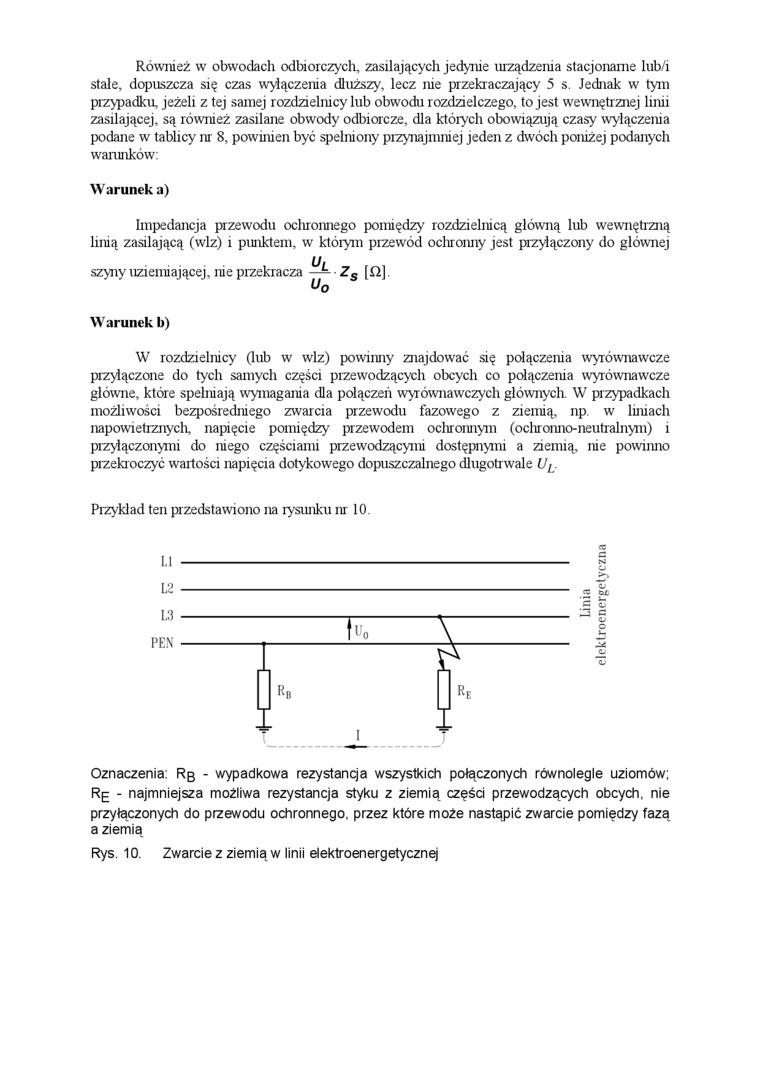

Również w obwodach odbiorczych, zasilających jedynie urządzenia stacjonarne lub/i stale, dopuszcza się czas wyłączenia dłuższy, lecz nie przekraczający 5 s. Jednak w tym przypadku, jeżeli z tej samej rozdzielnicy lub obwodu rozdzielczego, to jest wewnętrznej linii zasilającej, są również zasilane obwody odbiorcze, dla których obowiązują czasy wyłączenia podane w tablicy nr 8, pow'inien być spełniony przynajmniej jeden z dwóch poniżej podanych warunków:

Warunek a)

Impedancja przewodu ochronnego pomiędzy' rozdzielnicą główną lub wewnętrzną linią zasilającą (wiz) i punktem, w którym przew'ód ocltroimy jest przyłączony do głównej U.

szyny uziemiającej, nie przekracza —- Z_s [fi]

U₀

Warunek b)

W rozdzielnicy (lub w wiz) powinny znajdować się połączenia wyrównawcze przyłączone do tych samych części przewodzących obcych co połączenia wyrównawcze główne, które spełniają wymagania dla połączeń wyrównawczych głównych. W przypadkach możliwości bezpośredniego zwarcia przewodu fazowego z ziemią, np. w liniach napowietrznych, napięcie pomiędzy' przewodem ochronnym (ochronno-neutralnym) i przyłączonymi do niego częściami przewodzącymi dostępnymi a ziemią, nie powinno przekroczyć w'artości napięcia dotykowego dopuszczalnego długotrwale Uj

Przykład ten przedstawiono na rysunku nr 10.

U

Oznaczenia: Rg - wypadkowa rezystancja wszystkich połączonych równolegle uziomów; Rg - najmniejsza możliwa rezystancja styku z ziemią części przewodzących obcych, nie przyłączonych do przewodu ochronnego, przez które może nastąpić zwarcie pomiędzy fazą a ziemią

Rys. 10. Zwarcie z ziemiąw linii elektroenergetycznej
