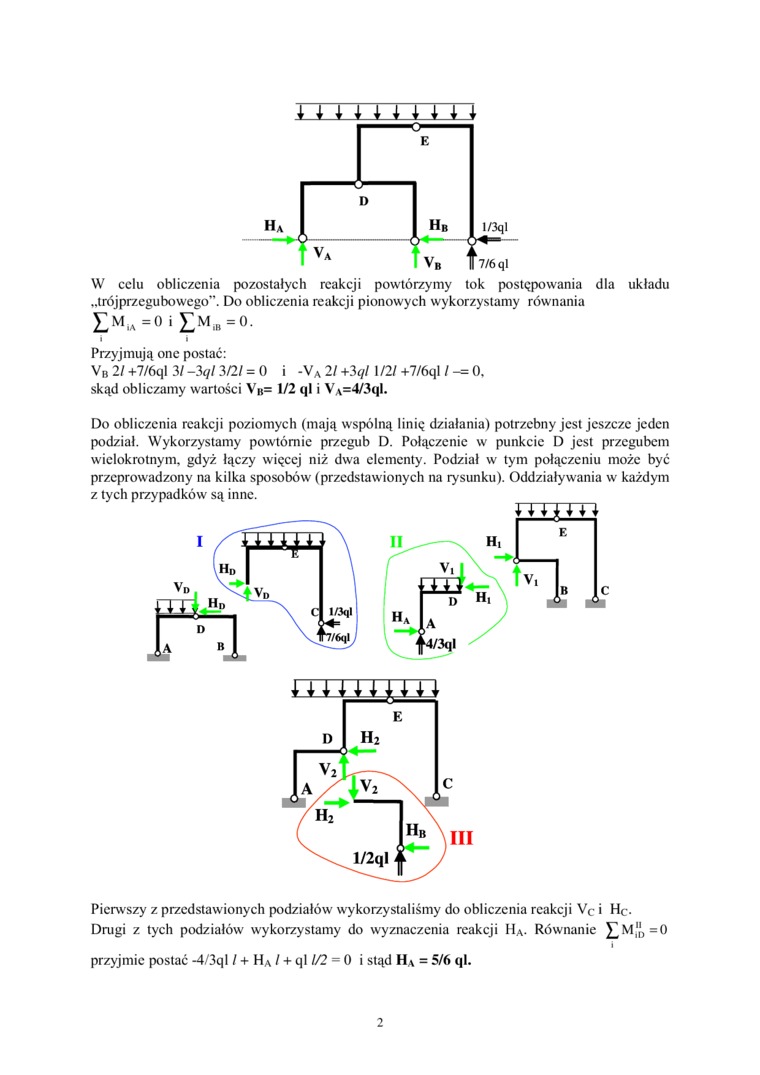

W celu obliczenia pozostałych reakcji powtórzymy tok postępowania dla układu „trójprzegubowego”. Do obliczenia reakcji pionowych wykorzystamy równania


£MlA =0 i £M,„ = <>•

i    i

Przyjmują one postać:

VB 21 +7/6ql 3/ -3ql 3/2/ = 0 i -VA 21 +3ql 1/2/ +7/6ql / -= 0. skąd obliczamy wartości VB= 1/2 ql i VA=4/3ql.

Do obliczenia reakcji poziomych (mają wspólną linię działania) potrzebny jest jeszcze jeden podział. Wykorzystamy powtórnie przegub D. Połączenie w punkcie D jest przegubem wielokrotnym, gdyż łączy więcej niż dwa elementy. Podział w tym połączeniu może być przeprowadzony na kilka sposobów (przedstawionych na rysunku). Oddziaływania w każdym z tych przypadków są inne.



Pierwszy z przedstawionych podziałów wykorzystaliśmy do obliczenia reakcji Vc i He. Drugi z tych podziałów wykorzystamy do wyznaczenia reakcji HA. Równanie

przyjmie postać -4/3ql / + HA / + ql 1/2 = 0 i stąd HA = 5/6 ql.

2
